AD7820UQ

AD7820UQ от Analog Devices

Общее описание: AD7820UQ — это высокоскоростной 8-битный аналогово-цифровой преобразователь (АЦП) от компании Analog Devices. Устройство использует схему преобразования с апертурно-захватывающей линией (S/H) и схему преобразования по методу "flash". Благодаря высокой скорости преобразования и стабильно высокому разрешению, AD7820UQ подходит для использования в разнообразных цифровых и аналоговых приложениях.

Преимущества:

• Высокая скорость преобразования, что делает его подходящим для быстродействующих систем.
• Внутренний апертурный регистр данных (Sample-and-Hold), что обеспечивает дополнительную точность при высокой скорости.
• Простота интеграции в существующие системы благодаря стандартной 20-контактной DIP упаковке.
• Температурный диапазон работы от -40°C до +85°C, что позволяет использовать его в жестких рабочих условиях.

Недостатки:

• Устройство нуждается в внешнем опорном напряжении, что усложняет схему питания.
• Относительно высокая потребляемая мощность.
• Устаревший разъем DIP не всегда удобен для современной SMD технологии.

Типовое использование: AD7820UQ широко используется в системах, требующих быстрой и надежной цифровой обработки сигналов. Это может включать:

• Осциллографы и другие измерительные приборы.
• Цифровые звуковые и видео устройства.
• Системы автоматизации и управления.
• Медицинское оборудование и биомедицинские приборы.
• Радио и телекоммуникационные системы.

Рекомендации по применению:

• Обеспечить надлежащее охлаждение устройства при максимальных температурных режимах.
• Обеспечить качественное внешнее опорное напряжение для поддержания точности и надежности.
• Развести на печатной плате аналоговое и цифровое питание для уменьшения шумов и наводок.

Основные технические характеристики:

• Разрядность: 8-бит
• Частота выборки: до 667 kSPS (выборок в секунду)
• Количество входов: 1 (одночастотный аналоговый вход)
• Интерфейс данных: параллельный
• Архитектура: Flash
• Тип опорного сигнала: внешний
• Напряжение питания, аналоговое: 5 В ± 5%
• Рабочая температура: -40°C до +85°C

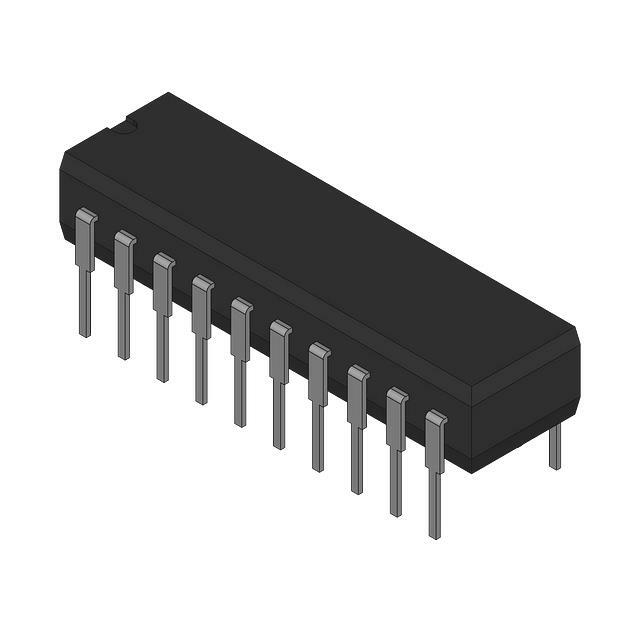

• Корпус: 20-DIP (0.300", 7.62 мм)

Возможные аналоги:

• ADC0804 от Texas Instruments
• MCP3008 от Microchip Technology
• LTC1286 от Linear Technology

Заключение: AD7820UQ от Analog Devices является мощным 8-битным порядковым АЦП, идеально подходящим для применений, требующих высокой скорости и точности преобразования. При правильной интеграции в систему, устройство демонстрирует надежную и стабильную работу.
