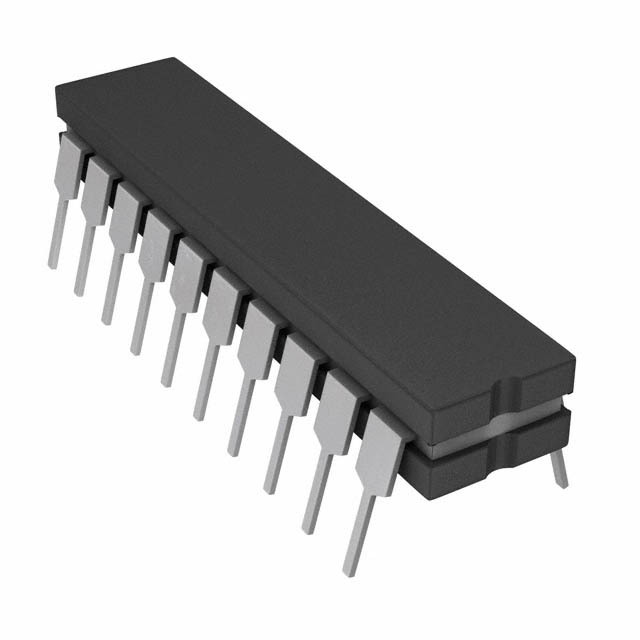

AD7820TQ

AD7820TQ от Analog Devices

Общее описание: AD7820TQ – это 8-разрядный аналогово-цифровой преобразователь (АЦП) с флэш-архитектурой, выпускаемый компанией Analog Devices. Этот компактный и высокопроизводительный АЦП способен преобразовывать аналоговые сигналы в цифровые с высоким уровнем точности и скоростью.

Преимущества:

• Высокая скорость: Благодаря флэш-архитектуре, AD7820TQ обеспечивает быстрое преобразование аналогового сигнала в цифровой, что позволяет использовать его в задачах реального времени.
• Высокая точность: 8-разрядная разрядность обеспечивает приемлемый уровень точности для большинства приложений.
• Широкий температурный диапазон: Работоспособность в широком диапазоне температур от -55°C до +125°C делает данный АЦП надежным выбором для промышленных и автомобильных применений.
• Простота интеграции: Благодаря компактному корпусу и типу монтажа, AD7820TQ легко интегрируется в существующие системы.

Недостатки:

• Разрядность: 8-разрядная разрядность может быть недостаточной для приложений, требующих более высокой точности.
• Отсутствие встроенных функций: Не содержит дополнительных встроенных функций, таких как мультиплексоры или интегрированные схемы выборки и хранения.

Типовое использование:

• Системы сбора данных
• Автомобильная электроника
• Промышленные контрольно-измерительные приборы
• Цифровые осциллографы
• Медицинская электроника

Рекомендации по применению:

• Убедитесь, что источник питания поддерживает номинальное напряжение (5В) как для аналоговой, так и для цифровой части.
• Используйте внешний опорный источник для повышения точности преобразования.
• Расположите АЦП в максимальной близости к источнику сигнала, чтобы минимизировать шумы и потери.

Основные технические характеристики:

• Разрядность: 8 бит
• Количество входов: 1 (одно окончание)
• Архитектура: Флэш
• Напряжение питания (аналоговое): 5В
• Напряжение питания (цифровое): 5В
• Рабочий температурный диапазон: -55°C ~ 125°C
• Тип корпуса: 20-CDIP (0.300", 7.62мм)
• Вид монтажа: Сквозной

Возможные аналоги:

• ADC0804: Похожий по характеристикам 8-разрядный АЦП, однако, с различной архитектурой.
• AD7823: Более новый и усовершенствованный АЦП от Analog Devices, предлагающий улучшенные показатели производительности.

AD7820TQ от Analog Devices – надежное и быстрое решение для различных задач, требующих преобразования аналоговых сигналов в цифровые с высокой скоростью и умеренной точностью.
