AD7820LR-REEL

AD7820LR-REEL от Analog Devices

Общее описание

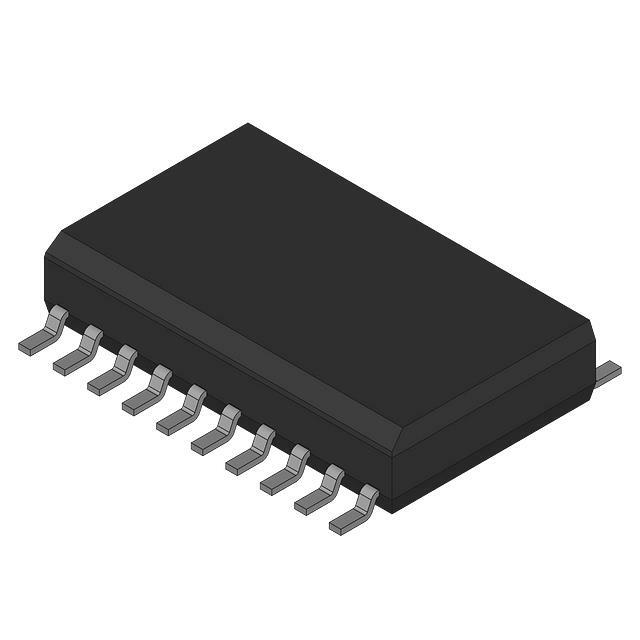

AD7820LR-REEL — это 8-битный аналогово-цифровой преобразователь (АЦП) с архитектурой флэш, разработанный компанией Analog Devices. Он используется для быстрой и точной оцифровки аналоговых сигналов, предлагая высокую скорость преобразования при малом времени задержки. Устройство поставляется в корпусе SOIC на 20 выводов, что упрощает его интеграцию в различные электронные схемы.

Преимущества

• Высокая скорость преобразования: Флэш-архитектура обеспечивает быстрое преобразование сигналов, что делает его идеальным для приложений, требующих быструю реакцию.
• Простота интеграции: Наличие 20-выводного корпуса SOIC упрощает установку и интеграцию в ваши проекты.
• Широкий диапазон рабочих температур: Устройство функционирует в диапазоне от -40°C до 85°C, что позволяет использовать его в разнообразных условиях эксплуатации.
• Надежность и точность: Высокое качество от Analog Devices гарантирует стабильные и точные результаты оцифровки.

Недостатки

• Ограниченное разрешение: 8-битное разрешение может быть недостаточным для приложений, требующих высокой точности преобразования.
• Внешний источник опорного напряжения: Устройство требует внешнего источника опорного напряжения, что может усложнить схему.

Типовое использование

• Быстрое оцифровывание аналоговых сигналов в системах измерения и мониторинга.
• Цифровая обработка сигналов в системах реального времени.
• Применения в аудио и видео технике для преобразования сигналов.
• Индустриальные и приборные системы, требующие быструю и точную оцифровку данных.

Рекомендации по применению

• Обеспечьте стабильный внешний источник опорного напряжения для достижения оптимальных характеристик преобразования.
• При выборе системы питания убедитесь, что напряжение питания находится в пределах 4.5V ~ 5.5V как для аналоговой, так и для цифровой части устройства.
• Для минимизации шумов и улучшения точности преобразования рекомендуется использовать качественные конденсаторы для фильтрации питания.

Основные технические характеристики

• Разрядность: 8 бит
• Количество входов: 1 (с одиночным окончанием)
• Интерфейс данных: Параллельный
• Архитектура: Флэш
• Рабочее напряжение (аналоговое и цифровое): 4.5V ~ 5.5V
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 20-SOIC (7.50mm ширина)

Возможные аналоги

• ADC0804LCN - аналог от Texas Instruments с аналогичными характеристиками, но в другом корпусе.
• MAX186CEWE+ - 8-канальный высокоточный АЦП от Maxim Integrated, также поддерживающий 8-битное разрешение.

Использование AD7820LR-REEL от Analog Devices позволяет достичь качественной и быстрой оцифровки аналоговых сигналов, что делает его отличным выбором для множества приложений в области цифровой электроники.
