AD7817BRZ

Описание для AD7817BRZ от Analog Devices

Общее описание

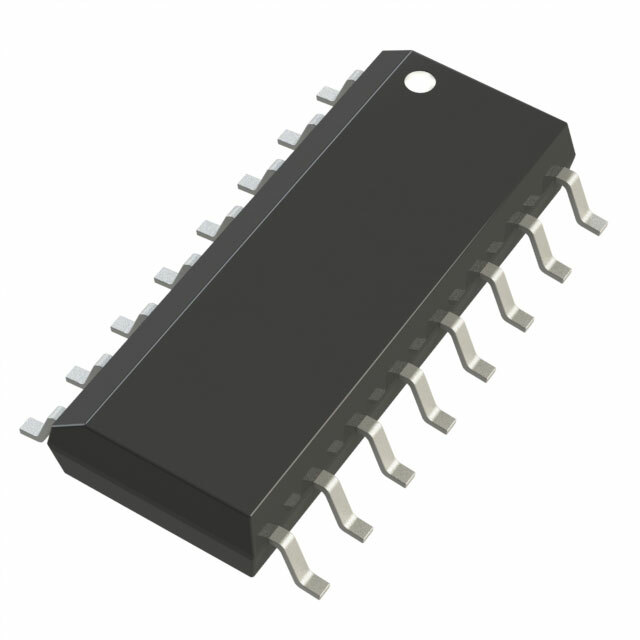

AD7817BRZ - это цифровой датчик температуры, разработанный компанией Analog Devices. Он предназначен для измерения и интерфейсирования температуры в различных приложениях, обеспечивая высокий уровень точности и надежности. Датчик поставляется в корпусе SOIC-16 и поддерживает диапазон температур от -40°C до 85°C.

Преимущества

• Высокая точность: ±2.25°C при 25°C и ±3°C во всем рабочем диапазоне температур.
• Удобство использования: Поддержка стандартного SPI интерфейса для простого подключения и передачи данных.
• Широкий диапазон питания: Рабочий диапазон напряжения питания от 2.7В до 5.5В.
• Универсальность: Подходит для различных приложений от бытовой электроники до промышленного оборудования.

Недостатки

• Ограниченный диапазон рабочих температур: Работает в температурном диапазоне от -40°C до 85°C, что может быть недостатком для некоторых экстремальных условий.

Типовое использование

• ☑️ Бытовая электроника: Используется в устройствах контроля температуры в домашних условиях.
• ☑️ Промышленное оборудование: Применяется для мониторинга температуры в производственной среде.
• ☑️ Автомобильные системы: Используется для контроля температуры в системах отопления, вентиляции и кондиционирования.
• ☑️ Медицинские устройства: Может использоваться в медицинской технике для контроля температуры различных устройств.

Рекомендации по применению

1. Правильный монтаж: Обеспечьте правильное снятие монтажного напряжения и температурные колебания при пайке компонента на плату, чтобы избежать повреждений.
2. Защита от шума: Используйте фильтрацию питания и правильное разведение дорожек на плате для минимизации шумов и интерфейсных помех.
3. Определение правильного диапазона напряжения: Убедитесь, что напряжение питания устройства находится в диапазоне от 2.7V до 5.5V для правильной работы.

Основные технические характеристики

• Тип выходного сигнала: Цифровой (SPI)
• Диапазон рабочих температур: -40°C ~ 85°C
• Разрешение: 10 бит
• Точность: ±2.25°C (25°C) / ±3°C (-40°C ~ 85°C)
• Рабочее напряжение питания: 2.7V ~ 5.5V
• Упаковка: SOIC-16

Возможные аналоги

• LM75 от Texas Instruments: также является цифровым датчиком температуры с интерфейсом SPI, но имеет иной диапазон температур.
• TMP36 от Analog Devices: аналогичный датчик с широким спектром применения, работающий на аналоговом выходе.
