AD7817ARZ от Analog Devices

Общее описание

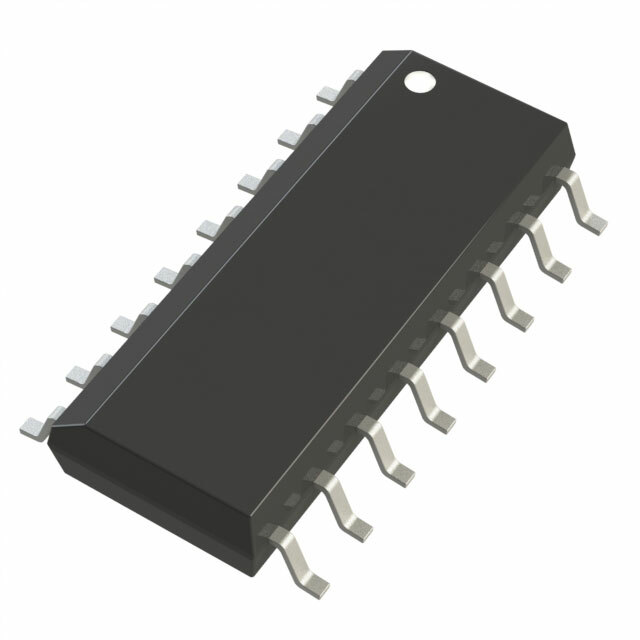

AD7817ARZ – это высокоточный цифровой температурный сенсор от компании Analog Devices, предназначенный для измерения локальной температуры. Этот компонент оснащен 10-битным цифровым выходом и поддерживает диапазон температур от -40°C до 85°C. Корпус устройства выполнен в формате 16-SOIC, что обеспечивает удобство монтажа на поверхность.

Преимущества

• Высокая точность: Обеспечивает точность измерений ±2.25°C при температуре 25°C.
• Широкий диапазон напряжений питания: Работает при напряжениях от 2.7В до 5.5В.
• Цифровой выход: Упрощает интеграцию с микроконтроллерами и цифровыми системами.
• Компактный корпус: SOIC-16 позволяет легко монтировать сенсор на печатную плату.

Недостатки

• Ограниченный температурный диапазон: Рабочий диапазон температур ограничен от -40°C до 85°C.
• Отсутствие удаленного температурного датчика: Подходит только для измерения локальной температуры.

Типовое использование

• Температурный мониторинг в промышленных системах: Контроль температуры оборудования, серверов и систем охлаждения.
• Бытовая электроника: Используется в термостатах, бытовой технике и устройствах умного дома.
• Медицинские приборы: Для контроля температуры в температурах среде больниц и клиник.

Рекомендации по применению

1. Корректное подключение напряжения питания: Убедитесь, что напряжение питания соответствует заявленному диапазону 2.7В - 5.5В.
2. Монтаж на плату: Используйте метод поверхностного монтажа (SMD) для установки компонента на печатную плату.
3. Шумозащита: Установите конденсаторы фильтрации на линии питания для снижения уровня шума.

Основные технические характеристики

• Диапазон напряжений питания: 2.7В ~ 5.5В
• Разрешение: 10 бит
• Выходной интерфейс: SPI
• Точность измерений: ±2.25°C (при 25°C)
• Диапазон рабочих температур локального датчика: -40°C ~ 85°C
• Температурный диапазон эксплуатационного использования: -55°C ~ 125°C
• Корпус: 16-SOIC

Возможные аналоги

• LM75 от Texas Instruments: Цифровой температурный датчик с разрешением 9 бит и интерфейсом I2C.
• TMP102 от Texas Instruments: Миниатюрный цифровой датчик температуры с интерфейсом I2C и разрешением 12 бит.
• MCP9808 от Microchip Technology: Высокоточный цифровой температурный датчик с интерфейсом I2C.

Используйте AD7817ARZ в ваших проектах для обеспечения надежного и точного мониторинга температуры!
