AD7811YNZ

AD7811YNZ (Analog Devices)

Общее описание

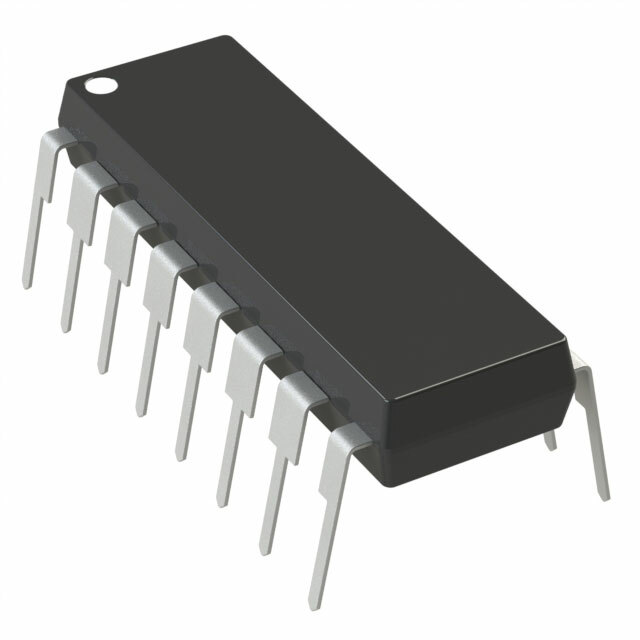

AD7811YNZ от Analog Devices — это прецизионный 10-битный аналого-цифровой преобразователь (ADC) с последовательной аппроксимацией (SAR). Этот компонент предназначен для получения аналоговых сигналов, их точного преобразования в цифровую форму и передачи на микропроцессор или микроконтроллер. AD7811YNZ выпускается в компактном корпусе 16-PDIP и подходит для различных приложений, требующих точного измерения аналоговых сигналов.

Преимущества

• Высокая точность преобразования: 10-битная резолюция обеспечивает точные результаты измерения.
• Широкий диапазон входного напряжения: поддерживает входное напряжение от 2.7V до 5.5V.
• Псевдодифференциальный и одиночный вход: гибкость в различных режимах подключения.
• Низкое потребление энергии: подходит для приложений с ограниченным энергопотреблением.
• Внутренний или внешний опорный источник: позволяет использовать компонент в различных схемах.

Недостатки

• Ограниченная точность: для некоторых высококачественных приложений может потребоваться более высокая разрядность (больше чем 10 бит).
• Требует внешних компонентов: для работы AD7811YNZ необходимо наличие некоторых дополнительных компонентов, таких как внешний опорный источник.

Типовое использование

• Системы сбора данных
• Измерительное оборудование
• Автоматизация производства
• Медицинские устройства
• Переносные измерительные приборы

Рекомендации по применению

• Используйте качественные внешние компоненты: для достижения максимальной точности обратитесь к высококачественным измерительным резисторам и конденсаторам.
• Обеспечьте стабильное питание: использование источника с малым уровнем шумов для питания AD7811YNZ способствует более точным результатам измерений.
• Следуйте рекомендациям по разводке: соблюдение рекомендованных производителем схем подключения и разведения платы поможет уменьшить влияние шумов и повысить точность измерений.

Основные технические характеристики

• Разрядность: 10 бит
• Частота дискретизации: 350 тыс. измерений в секунду
• Количество входов: 3 или 4 (псевдодифференциальный или одиночный вход)
• Интерфейс передачи данных: DSP
• Архитектура: SAR (последовательное приближение)
• Тип опорного напряжения: внутреннее или внешнее
• Аналоговое напряжение питания: от 2.7V до 5.5V
• Цифровое напряжение питания: от 2.7V до 5.5V
• Рабочая температура: от -40°C до +105°C
• Корпус: 16-PDIP (0.300", 7.62 мм)
• Тип монтажа: сквозное отверстие (Through Hole)

Возможные аналоги

• AD7820JN: аналогичный 8-битный АЦП от Analog Devices
• MCP3008: 10-битный АЦП от Microchip Technology с аналогичным функционалом и SPI интерфейсом
• ADS1115: 16-битный АЦП от Texas Instruments с I2C интерфейсом

AD7811YNZ — это надежное решение для точного измерения аналоговых сигналов и их преобразования в цифровую форму, идеально подходящее для множества приложений в автомобильной, промышленной и потребительской электронике.
