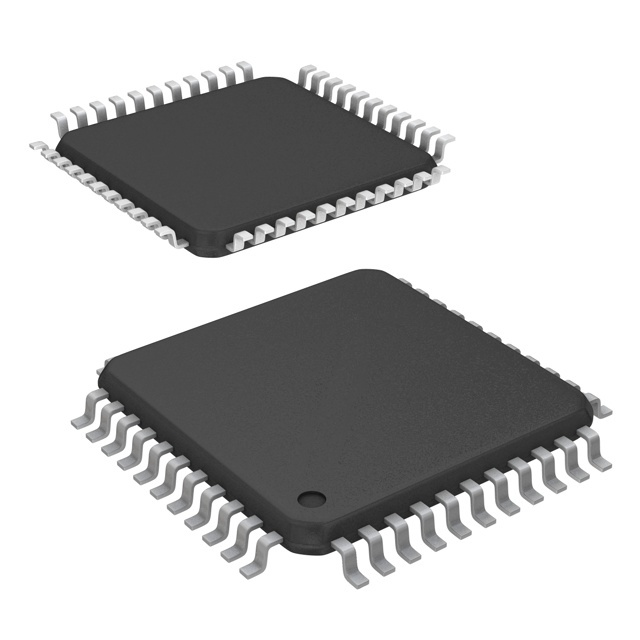

AD7809BSTZ

AD7809BSTZ от Analog Devices

Общее описание: Цифро-аналоговый преобразователь AD7809BSTZ компании Analog Devices представляет собой высокопроизводительное устройство, предназначенное для преобразования цифровых сигналов в аналоговые. Преобразователь обладает 10-битной точностью и 8 выходными каналами, что делает его идеальным выбором для приложений, требующих многоканального аналогового выхода.

Преимущества:

• Высокая точность: 10-битная точность обеспечивает точное преобразование сигнала.
• Многоканальный выход: 8 выходных каналов позволяют работать с несколькими аналоговыми сигналами одновременно.
• Широкий диапазон рабочего напряжения: Поддержка напряжения питания от 3В до 5.5В.
• Низкое энергопотребление: Оптимизированное энергопотребление для экономии энергии.

Недостатки:

• Параллельный интерфейс: Требует большого количества выводов для подключения, что может усложнить конструкцию.
• Интерфейс данных: Параллельный интерфейс может потребовать более сложной схемы управления по сравнению с серийными интерфейсами.

Типовое использование:

• Цифро-аналоговое преобразование в различных измерительных и контрольных системах.
• Прецизионные аналоговые выходы для аудио и видеоустройств.
• Управление множеством датчиков с аналоговым выходом.
• Применение в медицинских приборах для точного аналогового выхода.

Рекомендации по применению:

• Использовать внешний стабилизированный источник питания для точной работы устройства.
• Разместить устройство на печатной плате с минимальными шумами и электромагнитными помехами.
• Подключить к контуру заземления для предотвращения электромагнитных помех.

Основные технические характеристики:

• Разрядность: 10 бит.
• Количество D/A преобразователей: 8.
• Время установления: 4 мкс.
• Тип выхода: Напряжение - Буферизованный.
• Интерфейс данных: Параллельный.
• Тип опорного напряжения: Внутренний/внешний.
• Диапазон питающего напряжения (аналоговое): 3В ~ 5.5В.
• Диапазон питающего напряжения (цифровое): 3В ~ 5.5В.
• Точность (INL/DNL): ±4 (макс), ±0.125.
• Рабочая температура: -40°C ~ 85°C.
• Корпус: 44-TQFP (10x10).
• Монтаж: Поверхностный.

Возможные аналоги:

• TI DAC8568
• Microchip MCP4822
• Maxim Integrated MAX5715

Этот преобразователь идеально подходит для приложений, требующих высокого уровня точности и многоканального аналогового вывода.
