AD7782BRUZ-REEL7

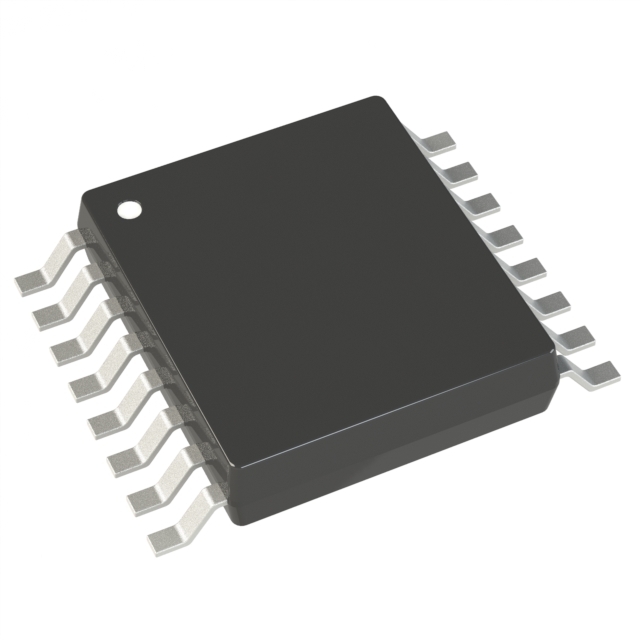

AD7782BRUZ-REEL7 от Analog Devices

Общее описание

AD7782BRUZ-REEL7 — это 24-битный сигма-дельта аналогово-цифровой преобразователь (ADC) от компании Analog Devices. Основная задача этого компонента — высокоточное преобразование аналоговых сигналов в цифровые данные с минимальными искажениями и шумами. Он позволяет использовать дифференциальные входы и имеет встроенный программируемый усилитель (PGA), который поддерживает широкий диапазон входных сигналов.

Преимущества

• Высокая точность: 24-битное разрешение обеспечивает высокую точность измерений.
• Широкий диапазон рабочих температур: от -40°C до +85°C, что позволяет использовать устройство в различных условиях эксплуатации.
• Программируемый усилитель (PGA): поддержка множества усилительных коэффициентов для оптимального использования.
• Низкое потребление энергии: минимальное энергопотребление, что делает его идеальным для портативных и автономных устройств.

Недостатки

• Сложность интеграции: требуются опыт и знания для правильной интеграции в сложные системы.
• Не подходит для высокочастотных приложений: сигма-дельта архитектура имеет ограниченные возможности по частоте дискретизации (19.79 S/s).

Типовое использование

• Медицинские приборы: высокоточное измерение биометрических показателей.
• Измерительные приборы и тестовое оборудование: для точного измерения физических величин.
• Управление промышленными процессами: мониторинг и контроль различных параметров.
• Портативные устройства: применение в условиях ограниченного энергопотребления.

Рекомендации по применению

• Используйте внешний опорный источник напряжения для максимальной точности и стабильности измерений.
• Убедитесь, что использование SPI интерфейса соответствует требованиям вашей системной архитектуры.
• Обеспечьте хорошую изоляцию и экранирование для минимизации помех и снижения уровня шума.
• Проверяйте настройку и калибровку встроенного программируемого усилителя для каждого конкретного применения.

Основные технические характеристики

• Разрядность: 24 бит
• Частота дискретизации: до 19.79 выборок в секунду
• Количество входов: 2 (дифференциальные)
• Интерфейс данных: SPI, DSP
• Конфигурация: MUX-PGA-ADC
• Архитектура: Sigma-Delta
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 2.7V ~ 3.6V, 5V
• Напряжение питания (цифровое): 2.7V ~ 3.6V, 5V
• Рабочая температура: от -40°C до +85°C
• Корпус: 16-TSSOP (4.40 мм ширина)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD7793BRUZ-REEL7: аналогичный 24-битный сигма-дельта АЦП с схожими характеристиками.
• MAX11254 от Maxim Integrated: 24-битный сигма-дельта АЦП с низким энергопотреблением и высокой точностью.
