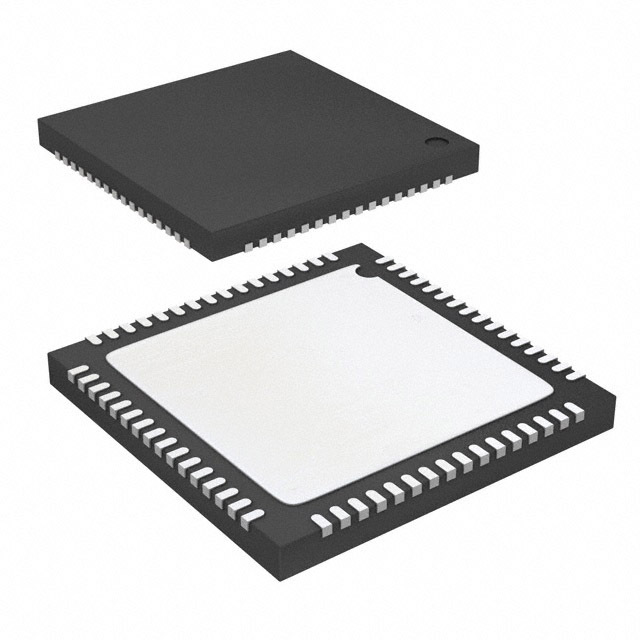

AD7779ACPZ от Analog Devices

Общее описание

AD7779ACPZ — это аналогово-цифровой преобразователь (АЦП) сигма-дельта архитектуры от компании Analog Devices. Он имеет 24-битное разрешение и поддерживает восемь аналоговых входов. Этот АЦП предназначен для высокоточного и высококачественного преобразования аналоговых сигналов в цифровые с минимальными искажениями и шумами.

Преимущества

• Высокое разрешение: 24-битное разрешение позволяет получать чрезвычайно точные цифровые представления аналоговых сигналов.
• Многоканальность: Поддержка восьми каналов позволяет одновременно обрабатывать несколько сигналов.
• Сигма-дельта архитектура: Обеспечивает лучшую точность и меньшие шумы по сравнению с традиционными методами АЦП.
• Встроенные функции: Наличие встроенного программируемого усилителя (PGA) и возможности подключения внешнего опорного напряжения.

Недостатки

• Необходимость в калибровке: Для достижения максимальной точности требуется регулярная калибровка.
• Высокая стоимость: Соответствующая высокому качеству цена может быть недостатком для бюджетных проектов.

Типовое использование

AD7779ACPZ идеально подходит для следующих приложений:

• Прецизионные измерительные системы
• Медицинское оборудование
• Индустриальная автоматика и обработка сигналов
• Энергетика и системы учета электроэнергии

Рекомендации по применению

• При проектировании схемы следует обеспечить чистое и стабильное электропитание для минимизации шумов.
• Рекомендуется использовать экранирование и правильную разводку печатной платы для уменьшения электромагнитных помех.
• Следует тщательно подходить к выбору внешних компонентов, таких как опорное напряжение и конденсаторы, для обеспечения стабильной работы АЦП.

Основные технические характеристики

• Разрешение: 24 бита
• Частота выборки: до 16 кГц на канал
• Количество входов: 8 (дифференциальные и однонаправленные)
• Архитектура: Сигма-дельта
• Тип интерфейса данных: Серийный
• Количество АЦП: 8
• Напряжение питания (аналог): ±1.65В, 2.2В ~ 3.6В
• Температурный диапазон: от -40°C до +125°C
• Корпус: 64-LFCSP (9x9 мм)

Возможные аналоги

• AD7768-4 от Analog Devices: 8-канальный, 24-битный АЦП с сигма-дельта архитектурой.
• ADS1278 от Texas Instruments: 24-битный, 8-канальный аналогово-цифровой преобразователь сигма-дельта.
• MCP3464 от Microchip Technology: 24-битный, 4-канальный АЦП с сигма-дельта архитектурой.

Заключение

AD7779ACPZ от Analog Devices — это высококачественный и высокоточный 24-битный АЦП сигма-дельта архитектуры, который найдет применение в самых различных областях, требующих точного и надежного преобразования аналоговых сигналов в цифровые.
