AD7763BSVZ от Analog Devices

Общее Описание

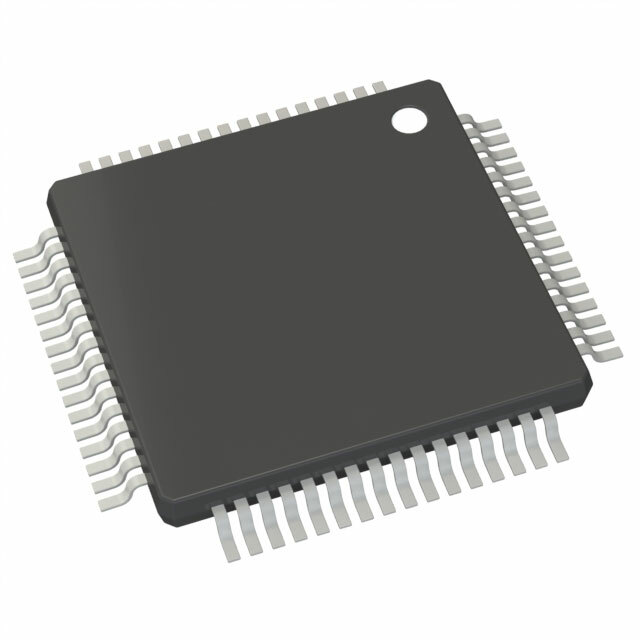

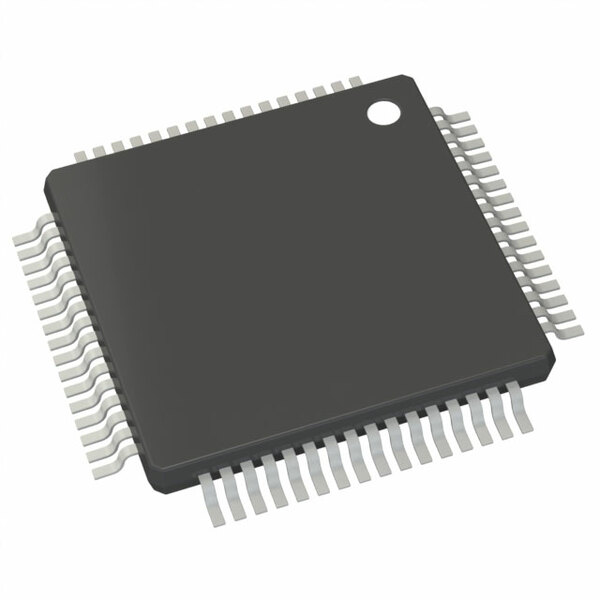

AD7763BSVZ - это 24-битный аналого-цифровой преобразователь (ADC) от компании Analog Devices. Он основан на сигма-дельта модуляции и обеспечивает высокую точность и низкий уровень шума, что делает его идеальным выбором для систем сбора данных и высокоточных измерений. Устройство доступно в корпусе 64-TQFP-EP (10x10 мм).

Преимущества

• Высокая точность: Благодаря 24-битной резолюции обеспечивается высокая точность преобразований.
• Высокая скорость выборки: Максимальная скорость выборки до 625 тысяч выборок в секунду.
• Низкий уровень шума: Сигма-дельта архитектура обеспечивает минимальный уровень шума, что важно для точных измерений.
• Дифференциальный вход: Позволяет снизить влияние помех и повысить точность измерений.

Недостатки

• Сложность во внедрении: Высокоточные устройства требуют более тщательной подстройки и точного согласования с другими компонентами в системе.
• Требования к внешним компонентам: Для полного использования возможностей устройства требуется качественный источник опорного напряжения и схемы сопряжения.

Типовое Использование

• Системы сбора данных и научные исследования.
• Высокоточные измерительные приборы.
• Медицинская техника.
• Аудиофильные системы.

Рекомендации по Применению

• Питание: Убедитесь, что аналоговая и цифровая части устройства питаются от источников напряжения 2.5V (аналоговая) и 2.5V (цифровая).
• Внешние компоненты: Используйте качественный источник опорного напряжения для обеспечения максимальной точности.
• Сигнальные линии: Старайтесь минимизировать длину сигнальных линий и использовать экранирование для предотвращения помех.
• Температурные условия: Обеспечьте работу устройства в диапазоне температур от -40°C до +85°C.

Технические Характеристики

• Разрядность: 24 бита.
• Скорость выборки: до 625 кВыборок/сек.
• Количество входов: 1.
• Тип входа: Дифференциальный.
• Интерфейс данных: I2S, SPI.
• Архитектура: Сигма-дельта.
• Опорное напряжение: Внешнее.
• Напряжение питания (аналоговое): 2.5V или 3.15V ~ 5.25V.
• Напряжение питания (цифровое): 2.5V.
• Рабочая температура: от -40°C до +85°C.
• Корпус: 64-TQFP-EP (10x10).

Возможные Аналоги

• AD7768-1: Похожий ADC от Analog Devices, предоставляющий аналогичные возможности с немного другой архитектурой и более высокой степенью интеграции.
• AD7124-8: 24-битный ADC от Analog Devices, обеспечивающий многоканальную поддержку и более гибкие настройки ввода.

Заключение

AD7763BSVZ - это высокоточный и высокоскоростной аналого-цифровой преобразователь, который отлично подходит для применения в системах, требующих высокой точности и чистоты сигнала. Устройство обеспечивает простоту интеграции благодаря поддержке стандартных интерфейсов данных и широкого диапазона источников питания.
