AD7725BS

AD7725BS от Analog Devices

Общее описание: AD7725BS - это высокопроизводительный 16-битный аналогово-цифровой преобразователь (ADC) с сигма-дельта архитектурой, предназначенный для точного преобразования сигналов. Устройство разработано для работы с дифференциальными входами и поддерживает интерфейсы SPI и параллельную шину данных. Этот преобразователь идеально подходит для приложений, требующих высокой точности и стабильности измерений.

Преимущества:

• Высокая точность: 16-битное разрешение обеспечивает отличное качество преобразования.
• Сигма-дельта архитектура: Обеспечивает высокую точность и низкий уровень шума.
• Широкий диапазон температур: Устройство работает в диапазоне от -40°C до 85°C, что делает его подходящим для различных условий эксплуатации.
• Гибкие интерфейсы: Поддержка SPI и параллельного интерфейса для удобства интеграции.
• Различные источники опорного напряжения: Возможность использования как внешнего, так и внутреннего источника опорного напряжения.

Недостатки:

• Устаревший статус: Компонент считается устаревшим (Obsolete), что может затруднить его поставки.
• Требуется внешнее опорное напряжение: Для достижения максимальной точности.

Типовое использование:

• ВЧ и СЧ оборудование
• Прецизионные измерительные приборы
• Системы сбора данных
• Медицинские приборы
• Промышленная автоматизация

Рекомендации по применению:

• Интегрируйте устройство в схемы, требующие высокой точности преобразования аналоговых сигналов в цифровые.
• Используйте экранирование и правильное заземление для защиты от электромагнитных помех.
• Предусмотрите охлаждение для работы в экстремальных температурных условиях.

Основные технические характеристики:

• Разрядность: 16 бит
• Частота выборки: 900 кГц
• Входы: 1 (дифференциальный)
• Интерфейс данных: SPI, параллельный
• Архитектура: Сигма-дельта
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналоговое): 5 В
• Напряжение питания (цифровое): 5 В
• Температурный диапазон: -40°C ~ 85°C

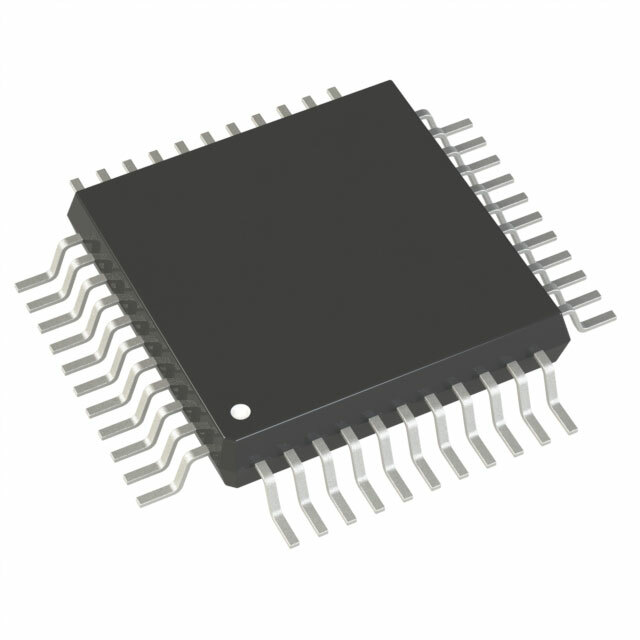

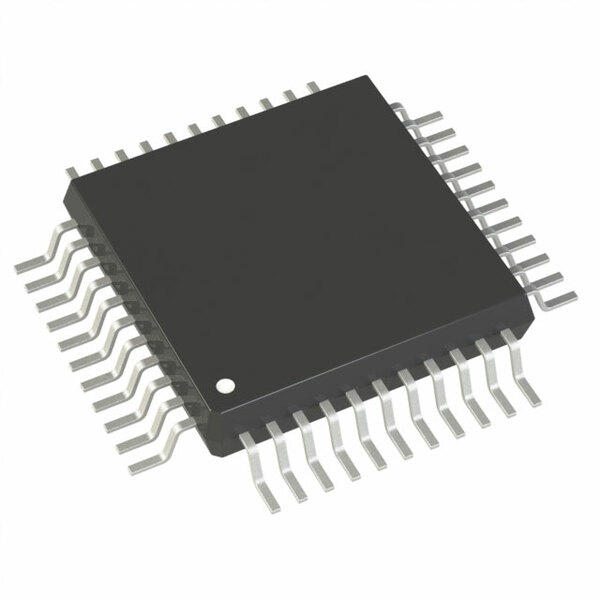

• Корпус: 44-MQFP (10x10 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги:

• AD7766 - от Analog Devices, это 24-битный сигма-дельта аналогово-цифровой преобразователь с частотой выборки до 128 кГц.
• ADS1274 - от Texas Instruments, это 24-битный 4-канальный сигма-дельта АЦП с частотой выборки до 144 кГц.
• LTC2380-16 - от Analog Devices (ранее Linear Technology), это 16-битный АЦП с высокой скоростью и параллельным интерфейсом.

В случае если требуется обновленная модель, рекомендуется рассматривать замену на более современные аналоги, соответствующие требованиям вашего проекта.
