AD7716BP

AD7716BP от Analog Devices

Общее описание

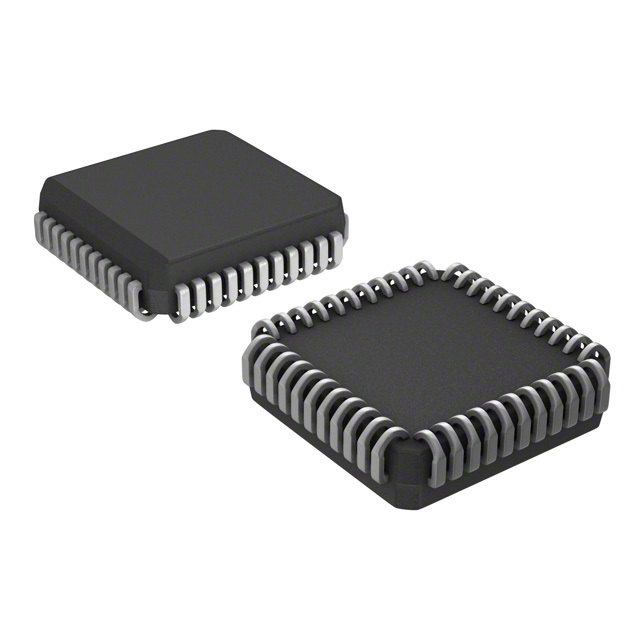

Микросхема AD7716BP представляет собой 22-битный аналогово-цифровой преобразователь (АЦП) с сигма-дельта архитектурой от компании Analog Devices. Этот АЦП позволяет производить высокоточные измерения и преобразование аналоговых сигналов в цифровые данные. Микросхема выполнена в корпусе 44-PLCC и предназначена для поверхностного монтажа.

Преимущества

• Высокая точность и разрешение: 22 бита позволяют получать очень точные измерения аналоговых сигналов.
• Многоканальность: Поддержка 4 входных каналов позволяет использовать одно устройство для многокомпонентных систем.
• Сигма-дельта архитектура: Обеспечивает высокий уровень подавления шумов и искажений.
• Интерфейс SPI: Упрощает интеграцию в различные цифровые системы и микроконтроллеры.
• Работа в широком температурном диапазоне: От -40°C до +85°C, что делает микросхему пригодной для различного окружения.

Недостатки

• Устаревшая модель: Статус "Obsolete" означает, что микросхема может быть снята с производства, и ее закупка может быть затруднена.
• Высокая стоимость: Высокоточные АЦП часто могут стоить значительные суммы по сравнению с универсальными решениями.

Типовое использование

• Промышленные автоматизированные системы: Точные измерения физических величин (давление, температура и т.д.).
• Медицинские приборы: Калибровка и измерение биосигналов.
• Научные исследования: Анализ аналоговых данных в исследовательских установках.
• Телекоммуникации: Обработка сигналов в радиоприемниках и передатчиках.

Рекомендации по применению

• Подача питания: Необходимо обеспечить стабильное питание 5V для аналоговой и цифровой частей микросхемы.
• Внешний опорный источник: Для достижения максимальной точности рекомендуется использовать прецизионный внешний опорный источник напряжения.
• Фильтрация сигналов: Используйте дополнительные фильтры на входах для удаления высокочастотных помех.

Основные технические характеристики

• Разрядность: 22 бит
• Частота выборки: 2.2k выборок в секунду
• Количество входов: 4 (однополярные)
• Интерфейс данных: SPI
• Архитектура: Sigma-Delta
• Опорное напряжение: Внешнее
• Напряжение питания: 5V (аналоговая и цифровая части)
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 44-PLCC

Возможные аналоги

• AD7715 от Analog Devices: Похожая микросхема с меньшей разрядностью.
• AD7190 от Analog Devices: Современный аналог с высокой точностью и функциональностью.
• LTC2410 от Linear Technology: Другой вариант высокоточного АЦП с сигма-дельта архитектурой.

Заключение

AD7716BP является отличным решением для задач, требующих высокого разрешения преобразования аналоговых сигналов в цифровые при относительно низких частотах выборки. Однако следует учитывать, что микросхема может быть снята с производства, и заранее рассмотреть возможные аналоги.
