AD7714ARSZ-3

Описание AD7714ARSZ-3 от Analog Devices

Общее описание:
AD7714ARSZ-3 — это 24-разрядный сигма-дельта аналого-цифровой преобразователь (АЦП) с программируемым усилением (PGA). Он предназначен для низкоскоростного прецизионного измерения сигналов с различными типами входов, включая дифференциальные и псевдодифференциальные. Этот АЦП идеален для приложений, требующих высокого разрешения и точности.

Преимущества:

• Высокое разрешение: 24-битная архитектура обеспечивает высокую точность измерений.
• Гибкость входов: Поддержка до 5 входов с различными типами подключений.
• Низкое энергопотребление: Подходит для портативных и автономных систем.
• Программируемое усиление: Интегрированный программируемый усилитель (PGA) позволяет адаптировать устройство под различные уровни входного сигнала.
• Широкий диапазон температур: Рабочий диапазон температур от -40°C до +85°C.

Недостатки:

• Низкая скорость выборки: Максимальная частота выборки составляет 1 кГц, что может ограничивать использование в высокоскоростных приложениях.
• Необходимость внешнего опорного напряжения: Требует использования внешнего источника опорного напряжения.

Типовое использование:

• Прецизионные измерительные системы
• Электронные весы
• Индустриальные датчики и преобразователи
• Медицинские приборы
• Аудио оборудование высокого разрешения

Рекомендации по применению:

• Следует обеспечить качественное внешнее опорное напряжение для достижения заявленных характеристик точности.
• Для минимизации шума и помех рекомендуется использовать экранированные кабели и держать устройство подальше от источников электромагнитных излучений.
• Учесть низкую скорость выборки при проектировании системы.

Основные технические характеристики:

• Разрядность: 24 бита
• Скорость выборки: до 1 кГц
• Количество входов: 3 или 5
• Типы входов: дифференциальные, псевдодифференциальные
• Интерфейс данных: SPI, DSP
• Конфигурация: MUX-PGA-ADC
• Архитектура: сигма-дельта
• Внешнее опорное напряжение: требуется
• Аналоговое напряжение питания: 3V ~ 3.6V
• Цифровое напряжение питания: 3V ~ 5.25V
• Рабочая температура: -40°C ~ +85°C

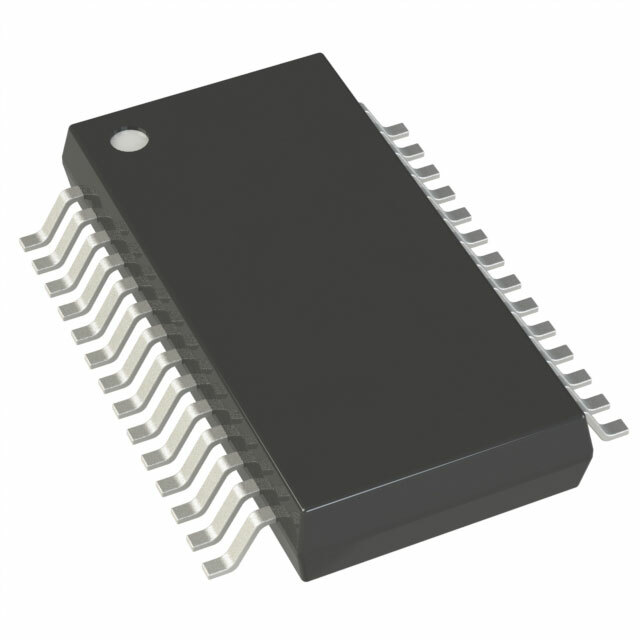

• Корпус: 28-SSOP (0.209", 5.30mm ширина)
• Монтаж: поверхностный монтаж

Возможные аналоги:

• AD7715 от Analog Devices
• ADS1248 от Texas Instruments
• LTC2440 от Analog Devices

Категория: Аналого-цифровые преобразователи (АЦП), Прецизионные измерительные устройства

Этот АЦП подходит для применений, требующих высокой точности и гибкости ввода, что делает его отличным выбором для различных прецизионных измерительных и промышленно-автоматизированных систем.
