AD7714ACHIPS-5

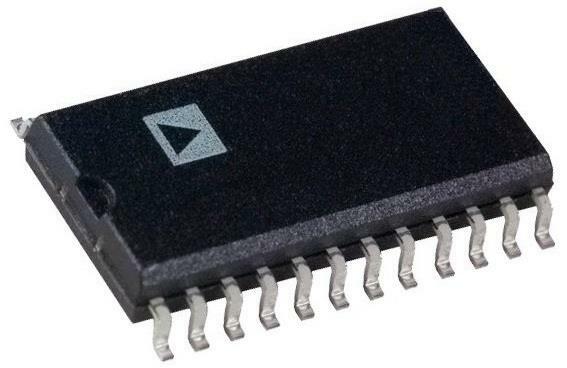

AD7714ACHIPS-5 от Analog Devices

Общее описание

AD7714ACHIPS-5 — это 24-битный АЦП (аналогово-цифровой преобразователь) Sigma-Delta типа от компании Analog Devices. Этот компонент предназначен для высокоточного измерения низкочастотных сигналов с высокой разрешающей способностью. Он оснащен встроенным программируемым усилителем (PGA) и мультиплексором.

Преимущества

• Высокая разрешающая способность: 24-бит позволяет достичь чрезвычайно высокой точности измерений.
• Интегрированный PGA: Встроенный программируемый усилитель повышает гибкость использования.
• Поддержка нескольких входов: Возможность работы с дифференциальными и псевдодифференциальными сигналами.
• Широкий диапазон рабочей температуры: От -40°C до +85°C, что позволяет использовать компонент в различных условиях.

Недостатки

• Сложность интеграции: Требует тщательного планирования при разработке схемы для обеспечения максимальной точности.
• Обозначен как устаревший: Этот компонент может быть трудно достать, а также поддержка и документация могут быть ограничены.

Типовое использование

• Измерительные системы: Включает в себя высокоточные измерительные приборы и системы сбора данных.
• Медицинское оборудование: Идеально подходит для применения в медицинской электронике, где требуется высокая точность измерений.
• Промышленная автоматика: Используется в системах автоматизации для мониторинга и управления.

Рекомендации по применению

• Планирование питания: Обеспечьте стабильность питания для аналоговых и цифровых частей устройства.
• Экранирование и заземление: Правильное экранирование и заземление помогут минимизировать электромагнитные помехи.
• Программируемый усилитель: Используйте возможности встроенного PGA для получения оптимального сигнала на входе АЦП.

Основные технические характеристики

• Разрядность: 24 бита
• Частота дискретизации: до 1KSPS
• Количество входов: 6 (дифференциальные и псевдодифференциальные)
• Интерфейс данных: DSP, Microwire, QSPI, SPI
• Тип архитектуры: Sigma-Delta
• Опорное напряжение: Внешнее и внутреннее
• Питание (аналоговая часть): 3В ~ 3.6В, 4.75В ~ 5.25В
• Питание (цифровая часть): 3В ~ 5.25В
• Рабочая температура: от -40°C до +85°C
• Корпус: Surface Mount, Die

Возможные аналоги

• AD7714ANZ: Близкий аналог с теми же характеристиками.
• AD7799: Более современный 24-битный Sigma-Delta АЦП от Analog Devices.
• ADS1256: Вариант от Texas Instruments с аналогичными характеристиками.

Таким образом, AD7714ACHIPS-5 — это высокоточный 24-битный АЦП, который находит применение в различных областях, благодаря своей гибкости и высокой точности.
