AD7712SQ

AD7712SQ от Analog Devices

Общее описание

AD7712SQ — это 24-разрядный аналогово-цифровой преобразователь (АЦП) от компании Analog Devices, использующий архитектуру сигма-дельта. Данный чип предназначен для высокоточного измерения аналоговых сигналов и хорошо подходит для приложений, требующих отличной разрешающей способности и низкого уровня шума. Он включает в себя дифференциальные входы, что позволяет использовать его в широком спектре применений, где необходимы точные измерения.

Преимущества

• Высокая разрешающая способность: 24-разрядное преобразование обеспечивает высокую точность.
• Дифференциальные входы: позволяет измерять разность потенциалов, что уменьшает влияние шумов.
• Интегрированный PGA: интегральный программируемый усилитель (PGA) позволяет улучшить чувствительность измерений.
• Широкий температурный диапазон: поддержка работы в условиях от -55°C до 125°C.

Недостатки

• Сенсор относительно низкой скорости выборки (1 кГц), возможно, не подойдет для приложений, требующих высокой скорости данных.
• Прекращен выпуск.

Типовое использование

• Высокоточные измерения в научных и лабораторных приборах.
• Промышленные системы управления.
• Медицинское оборудование для мониторинга и диагностики.
• Прецизионные весы и балансиры.
• Датчики давления и термопары.

Рекомендации по применению

1. Используйте внешнюю опорную напряжение для достижения наибольшей точности измерений.
2. Следите за правильной установкой температурного режима благодаря широкому диапазону температур.
3. При монтаже используйте через отверстия для оптимальной электрической стабильности.
4. Применяйте корректные фильтры для работы с сигналами в цепи, чтобы минимизировать влияние шумов.

Основные технические характеристики

• Разрядность: 24 бит
• Частота выборки: до 1 кГц
• Количество входов: 2
• Тип входа: Дифференциальный
• Интерфейс данных: SPI
• Конфигурация: MUX-PGA-ADC
• Архитектура: Sigma-Delta
• Тип опорного напряжения: Внешнее, Внутреннее
• Питание (аналоговое): 5В ~ 10В
• Питание (цифровое): 5В
• Функции: PGA
• Рабочий температурный диапазон: -55°C ~ 125°C

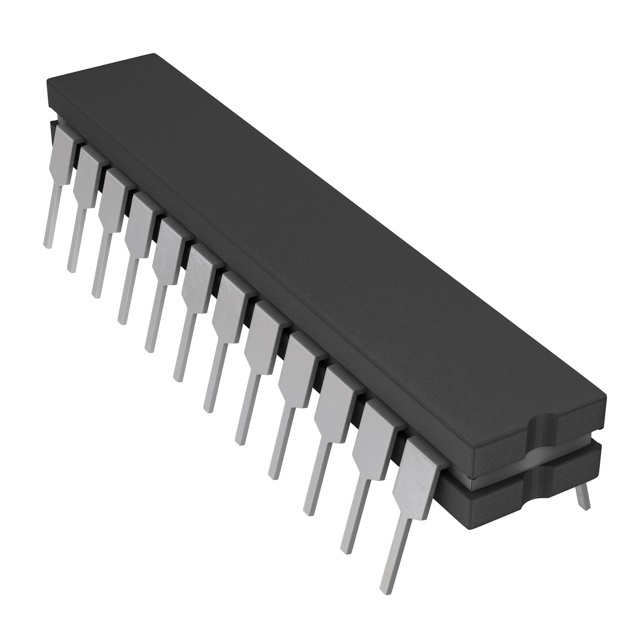

• Корпус: 24-CDIP (0.300", 7.62 мм)
• Тип монтажа: Сквозное отверстие

Возможные аналоги

• AD7793 от Analog Devices — 24-разрядный, низкого энергопотребления, сигма-дельта АЦП.
• AD7124-4 от Analog Devices — 24-разрядный АЦП с 4-х канальным мультиплексором.
• LTC2484 от Linear Technology — 24-разрядный, ультра низкошумный сигма-дельта АЦП.
