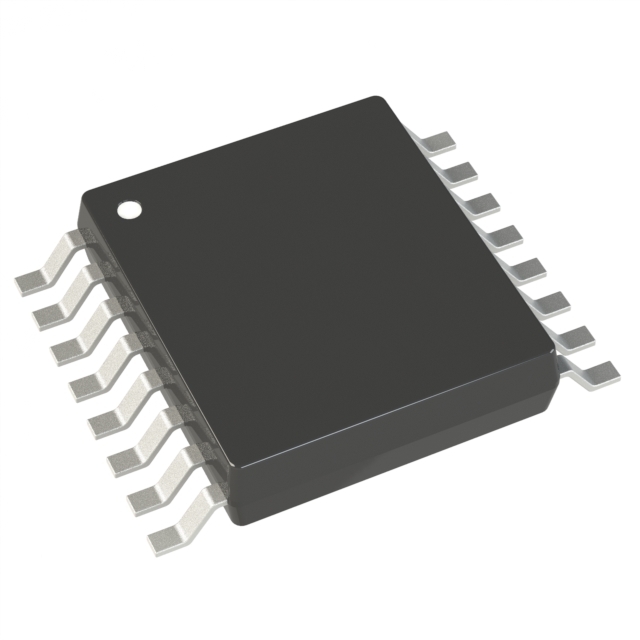

AD7705BRUZ

Описание компонента AD7705BRUZ от Analog Devices

Общее описание

AD7705BRUZ – это 16-битный аналогово-цифровой преобразователь (АЦП) с сигма-дельта архитектурой от компании Analog Devices. Этот компонент предназначен для получения высокоточных данных в приложениях, где требуется точное измерение аналоговых сигналов. AD7705 имеет высокую степень интеграции, что включает в себя мультиплексор, программируемый усилитель и сам АЦП.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает высокоточные измерения.
• Широкий диапазон входного напряжения: Поддержка работы с аналоговыми напряжениями 2.7V ~ 3.3V и 5V.
• Многофункциональность: Встроенные функции мультиплексирования и усиления.
• Низкое энергопотребление: Оптимизирован для низкого энергопотребления, что делает его подходящим для портативных устройств.

Недостатки

• Относительно медленная скорость выборки: Максимальная частота выборки 500 сэмплов в секунду может быть ограничением для приложений, требующих более быстрого преобразования.

Типовое использование

• Промышленные измерительные системы
• Медицинские приборы
• Тестовые и измерительные приборы
• Преобразователи параметров окружения (температура, давление и т.п.)
• Портативные устройства, требующие точных измерений

Рекомендации по применению

• Внешняя справочная схема: Использование внешнего референсного напряжения для улучшения точности измерений.
• Фильтрация входного сигнала: Рекомендовано использовать фильтрацию для подачи чистого сигнала на вход.
• Коммуникация по SPI: Поддержка цифрового интерфейса SPI для легкой интеграции с микроконтроллерами и DSP.
• Монтаж: Поверхностный монтаж (Surface Mount) для компактных решений.

Основные технические характеристики

• Разряды: 16 бит
• Скорость выборки (об/с): 500
• Количество входов: 2
• Тип входа: Дифференциальный
• Цифровой интерфейс: SPI, DSP
• Конфигурация: MUX-PGA-ADC
• Архитектура: Сигма-дельта
• Тип опорного напряжения: Внешнее
• Напряжение питания, аналоговое: 2.7V ~ 3.3V, 5V
• Напряжение питания, цифровое: 2.7V ~ 3.3V, 5V
• Особенности: Встроенный программируемый усилитель (PGA)
• Рабочая температура: -40°C ~ 85°C
• Корпус: 16-TSSOP (4.40mm ширина)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• MCP3421: 18-битный АЦП от Microchip Technology с сигма-дельта архитектурой.
• ADS1115: 16-битный АЦП от Texas Instruments, также поддерживающий сигма-дельта преобразование и программируемый усилитель.

Этот уникальный высокоточный АЦП от Analog Devices станет отличным выбором для ваших измерительных задач, обеспечивая надежность и гибкость применения.
