AD7699BCPZRL7

Описание для AD7699BCPZRL7 от Analog Devices

Общее описание

AD7699BCPZRL7 - это высокопроизводительный 16-битный аналого-цифровой преобразователь (ADC) с архитектурой SAR (Successive Approximation Register), разработанный компанией Analog Devices. Он включает в себя мультиплексор на 8 каналов, что позволяет обрабатывать до 8 разных сигналов. Этот ADC предназначен для применения в различных областях, требующих высокой точности и быстроты преобразования.

Преимущества

• Высокая точность: Разрешение в 16 бит позволяет достичь высокого уровня точности измерений.
• Быстрая скорость выборки: До 500 к выборок в секунду.
• Многофункциональность: Поддержка различных типов входных сигналов (дифференциальные, псевдодифференциальные, одиночные).
• Интеграция: Наличие встроенного температурного датчика и опции внутреннего или внешнего опорного напряжения.
• Энергоэффективность: Низкое энергопотребление, что позволяет использовать его в батарейных и портативных устройствах.

Недостатки

• Цена: Высокоточные компоненты часто требуют больших затрат, и AD7699 не является исключением.
• Требования к питанию: Наличие нескольких требований к напряжению питания может потребовать дополнительной схемотехники.

Типовое использование

• Промышленные измерительные системы.
• Медицинская аппаратура.
• Системы автоматизации и контроля.
• Приборы сбора данных.
• Аудиоаппаратура.

Рекомендации по применению

• Фильтрация входных сигналов: Рекомендуется использовать аналоговые фильтры для подавления шумов и улучшения качества преобразования.
• Стабильное питание: Обеспечьте стабильное и чистое питание для поддержания высокой точности преобразования.
• Температурное управление: Обеспечьте работу компонента в пределах указанного диапазона температур, для избежания отклонений в работе.

Технические характеристики

• Разрядность: 16 бит.
• Скорость выборки: до 500 kSPS.
• Количество входов: 8.
• Типы входов: Дифференциальные, псевдодифференциальные, одиночные.
• Интерфейс данных: SPI, DSP.
• Конфигурация: Мультиплексор, S/H, ADC.
• Тип опорного напряжения: Внешнее, внутреннее.
• Напряжение питания (аналоговое): 5 В.
• Напряжение питания (цифровое): 5 В.
• Температурный диапазон эксплуатации: -40°C до +85°C.

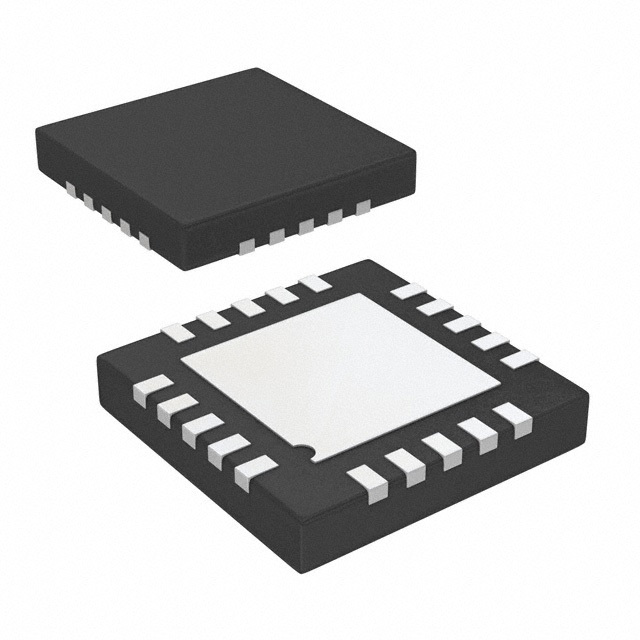

• Корпус: 20-LFCSP (4x4 мм).

Возможные аналоги

• ADS8866 от Texas Instruments: Аналогичный 16-битный SAR ADC с высокой точностью.
• AD7606 от Analog Devices: 16-битный Мультиканальный ADC, также поддерживающий высокую скорость выборки.
• LTC2368-16 от Analog Devices: Еще один высокоточный 16-битный SAR ADC.

Этот компактный и высокоэффективный преобразователь станет незаменимым компонентом в вашей системе, обеспечивая точные и надежные данные для дальнейшей обработки.
