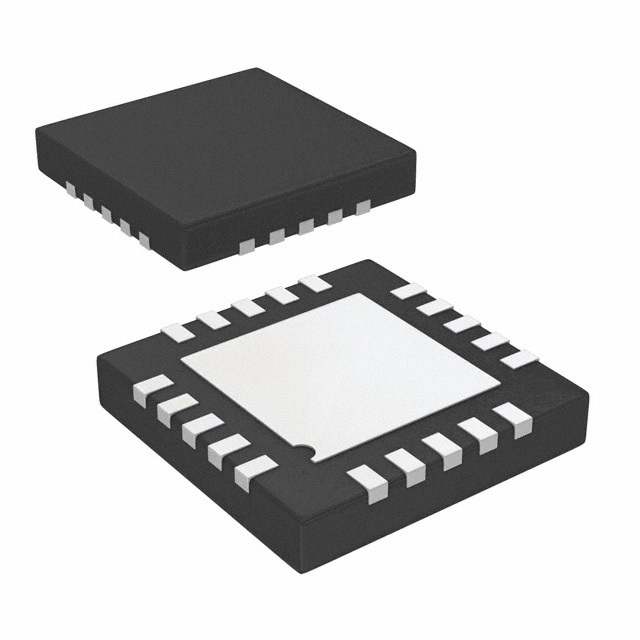

AD7699BCPZ

AD7699BCPZ от Analog Devices

Общее описание

AD7699BCPZ — это 16-битный аналогово-цифровой преобразователь (АЦП) с последовательным преобразованием (SAR — Successive Approximation Register) производства компании Analog Devices. Этот высокоэффективный АЦП имеет восьмиканальный мультиплексор, который поддерживает дифференциальные, псевдодифференциальные и однонаправленные входы, что делает его универсальным и удобным решением для различных применений.

Преимущества

• Высокое разрешение: 16-битное разрешение обеспечивает точные измерения.
• Широкий диапазон входных сигналов: Поддержка различных типов входов (дифференциальный, псевдодифференциальный, однонаправленный) делает АЦП гибким для использования.
• Высокая скорость выборки: До 500 000 выборок в секунду (SPS), что подходит для быстрого измерения данных.
• Универсальность интерфейса: Поддержка SPI и DSP интерфейсов.
• Интегрированная температурная компенсация: Встроенный датчик температуры обеспечивает точность измерений в широком диапазоне рабочих температур.

Недостатки

• Необходимость внешнего опорного напряжения: Для некоторых применений может потребоваться точное внешнее опорное напряжение.
• Ограниченный диапазон напряжений питания: 5V питание для аналоговой и цифровой частей, что требует точного контроля напряжения.

Типовое использование

• Промышленные автоматизированные системы
• Медицинские приборы для мониторинга
• Измерение и контроль данных в телекоммуникациях
• Ручные и портативные устройства
• Системы контроля качества

Рекомендации по применению

• Используйте стабильное опорное напряжение: Для достижения максимальной точности измерений необходимо использовать выcокостабильное внешнее опорное напряжение.
• Экранирование и фильтрация: Рекомендуется применять экранирование и фильтрацию на входные сигналы для уменьшения шумов и помех.
• Планирование PCB: При проектировании печатной платы учитывайте правила разведения мощных и чувствительных цепей для минимизации перекрестных помех.
• Температурный мониторинг: Встроенный датчик температуры должен использоваться для коррекции и компенсации ошибок, вызванных изменениями температуры окружающей среды.

Основные технические характеристики

• Разрядность: 16 бит
• Частота семплирования: До 500k SPS
• Количество каналов: 8
• Типы входов: Дифференциальный, псевдодифференциальный, однонаправленный
• Интерфейс данных: SPI, DSP
• Конфигурация: Мультиплексор входов - далее переход на АЦП
• Опорное напряжение: Внешнее или встроенное
• Напряжение питания: Аналоговое 5В, цифровое 5В
• Рабочая температура: от -40°C до +85°C
• Корпус: 20-LFCSP (4x4)

Возможные аналоги

• AD7689 от Analog Devices
• ADS8363 от Texas Instruments
• MCP3911 от Microchip Technology

Заключение

AD7699BCPZ — это универсальный и высокоэффективный 16-битный АЦП, который идеально подходит для измерительных и контрольных систем, требующих высокой точности и скорости. Строгое соблюдение рекомендаций по применению обеспечивает максимальную производительность и надежность в различных условиях эксплуатации.
