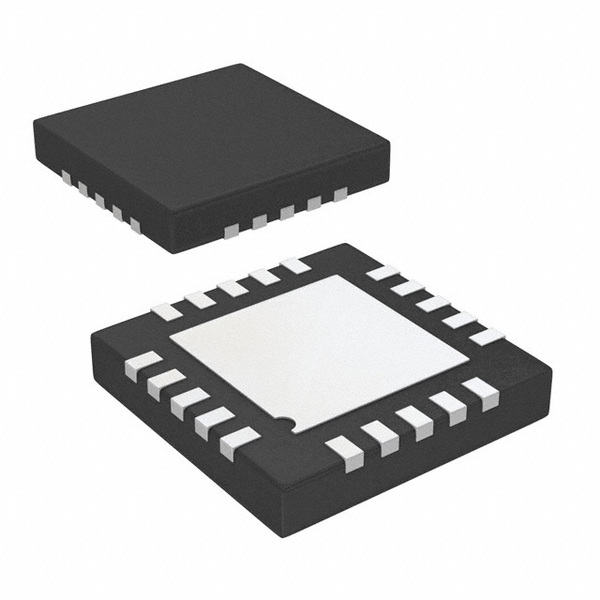

AD7689CCPZ

AD7689CCPZ от Analog Devices

Описание: AD7689CCPZ является высокоинтегрированным аналого-цифровым преобразователем (АЦП) 16-битного разрешения от компании Analog Devices. Этот прибор выполнен на базе архитектуры последовательного приближения (SAR – Successive Approximation Register), что обеспечивает высокую точность и быстроту преобразования сигнала. Он включает в себя мультиплексор на 8 входов, что позволяет производить выборочное измерение нескольких сигналов с высокой скоростью выборки до 250 тыс. выборок в секунду.

Преимущества:

• Высокое разрешение: 16 бит, что обеспечивает точное преобразование аналоговых сигналов в цифровую форму.
• Многочисленные входы: 8-канальный мультиплексор позволяет использовать множество различных датчиков и источников сигналов.
• Широкий диапазон напряжений питания: поддержка как аналогового, так и цифрового питания в диапазоне от 2.3V до 5.5V.
• Температурный сенсор: встроенный датчик температуры для мониторинга условий работы прибора.
• Простое подключение: интерфейс передачи данных через SPI, что упрощает интеграцию в системы на микроконтроллерах.

Недостатки:

• Высокая стоимость: может быть несколько дороже по сравнению с менее точными АЦП.
• Требует тщательной разводки: для достижения максимальной точности необходимо уделить внимание качеству разводки печатной платы и экранированию.

Типовое использование:

• Промышленные системы управления и автоматизации.
• Медицинское оборудование для точного измерения биосигналов.
• Измерительные и аналитические приборы.
• Системы сбора данных и мониторинга окружающей среды.

Рекомендации по применению:

• Используйте качественные источники питания с минимальным уровнем шума для достижения наилучшей точности измерений.
• При проектировании печатной платы учитывайте рекомендации по разводке аналоговых и цифровых дорожек для минимизации электромагнитных помех.
• Интегрируйте температурный сенсор для мониторинга и компенсации температуры окружающей среды, чтобы обеспечить стабильную работу АЦП.

Основные технические характеристики:

• Разрешение: 16 бит
• Частота выборки: до 250 ksps (тысяч выборок в секунду)
• Количество каналов: 8
• Тип входов: дифференциальные, одноконцовые
• Интерфейс данных: SPI
• Архитектура: SAR (Successive Approximation Register)
• Типы опорного напряжения: как внешнее, так и внутреннее
• Напряжение питания, аналоговое: 2.3V ~ 5.5V
• Напряжение питания, цифровое: 2.3V ~ 5.5V
• Рабочая температура: от -40°C до +125°C
• Корпус: 20-LFCSP (4x4 мм)

Возможные аналоги:

• AD7699 от Analog Devices
• LTC1859 от Linear Technology
• MCP33131 от Microchip Technology

Этот высокоточный и многофункциональный АЦП является отличным выбором для создания проектов, требующих высокой точности и надежности в измерении аналоговых сигналов.
