AD7689ACPZRL7

AD7689ACPZRL7 от Analog Devices

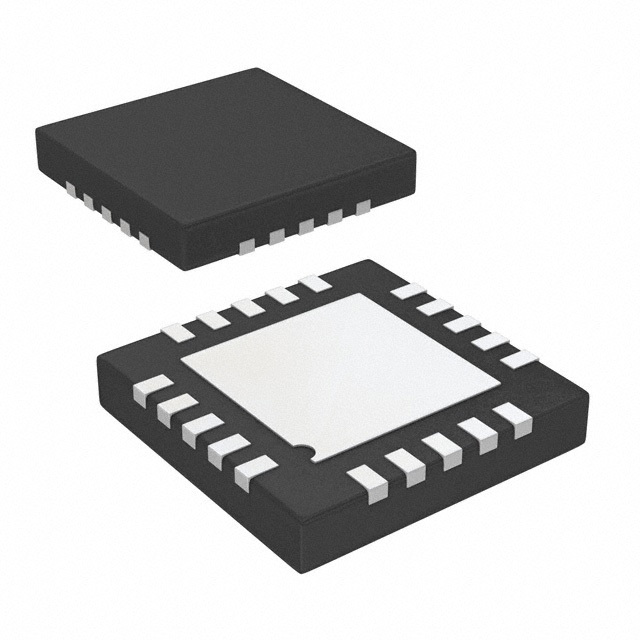

Общее описание: AD7689ACPZRL7 - это 16-разрядный аналого-цифровой преобразователь (АЦП) с аналоговой архитектурой SAR, который предназначен для высокоточного измерения аналоговых сигналов. Этот АЦП имеет 8 входных каналов и поддерживает различные входные конфигурации, такие как дифференциальные, псевдодифференциальные и однополярные. Он поставляется в компактном корпусе 20-LFCSP (4x4 мм).

Преимущества:

• Высокая точность и разрешение (16 бит) обеспечивают надежные и точные измерения.
• Многоканальность (8 входов) позволяет измерять несколько сигналов одновременно.
• Широкий диапазон входного напряжения и поддержка различных входных конфигураций.
• Встроенный температурный датчик для измерений с компенсацией температуры.
• Малое потребление энергии и возможность работы от низковольтного питания (2.3V ~ 5.5V).

Недостатки:

• Ограниченная максимальная скорость выборки по сравнению с некоторыми другими высокоскоростными АЦП.
• Требует точного внешнего опорного напряжения для оптимальной работы.

Типовое использование:

• Медицинские приборы для мониторинга жизненно важных параметров.
• Промышленные приложения для измерений и автоматики.
• Измерительные системы и системы сбора данных.
• Системы управления и мониторинга питания.

Рекомендации по применению:

• Используйте точное внешнее опорное напряжение для достижения наилучшей производительности.
• При работе в многоканальном режиме применяйте стратегии мультиплексирования для оптимизации использования каналов.
• Обеспечьте адекватную фильтрацию питания и сигналов для минимизации шумов.
• При сборке учитывайте требования для пайки поверхности и теплопередачи.

Основные технические характеристики:

• Разрядность: 16 бит
• Максимальная частота выборки: 250 тыс./с
• Количество входов: 8
• Тип входа: Дифференциальный, псевдодифференциальный, однополярный
• Интерфейс данных: SPI, DSP
• Конфигурация: MUX-S/H-ADC
• Тип архитектуры: SAR
• Тип опорного напряжения: Внешнее, внутреннее
• Входное напряжение (аналоговое): 2.3В ~ 5.5В
• Входное напряжение (цифровое): 2.3В ~ 5.5В
• Рабочая температура: -40°C ~ 85°C
• Корпус / выводы: 20-LFCSP (4x4 мм)

Возможные аналоги:

• AD7606: Также 16-разрядный АЦП от Analog Devices, но с встроенным буфером и фильтром на входе.
• AD7699: 16-разрядный АЦП с аналогичной архитектурой SAR, но с максимальной частотой выборки 500 тыс./с.
• LT2308: 16-разрядный АЦП от Linear Technology с множества входных каналов и различной максимальной частотой выборки.

Этот высокоточный, многоканальный АЦП подойдет для широкого спектра применений, обеспечивая надежные и точные измерения с низким потреблением энергии.
