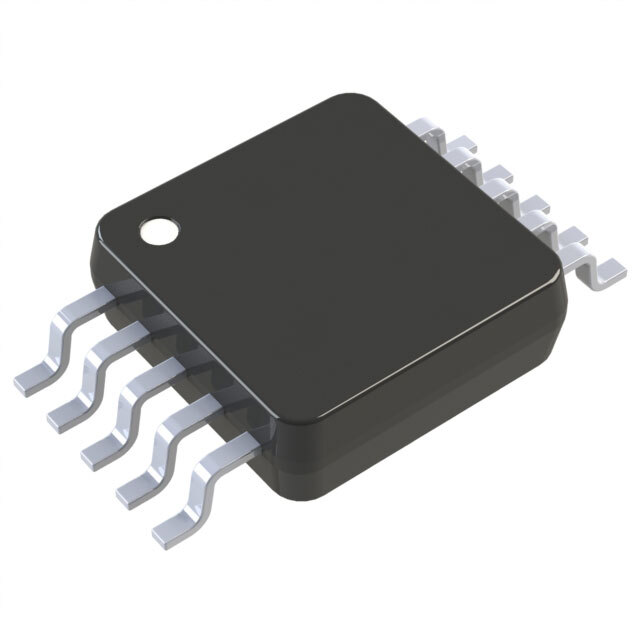

AD7685CRMZRL7 от Analog Devices

Общее описание

AD7685CRMZRL7 – это 16-битный аналого-цифровой преобразователь (АЦП) с успехивной приближением (SAR) производства компании Analog Devices. Этот компонент предназначен для высокоточных приложений и обладает низким энергопотреблением, что делает его идеальным для использования в портативных и энергоэффективных устройствах.

Преимущества

1. Высокая точность: 16 бит разрешения обеспечивают превосходное качество цифрового сигнала.
2. Низкое энергопотребление: Энергоэффективная конструкция подходит для мобильных и автономных приложений.
3. Широкий диапазон напряжений питания: Поддерживает работу при напряжениях от 2.3V до 5.5V, что обеспечивает гибкость в выборе источника питания.
4. Компактный корпус: Поставляется в корпусе 10-MSOP, что уменьшает необходимое пространство на печатной плате.

Недостатки

1. Требует внешнего опорного напряжения: Для стабильной работы необходимо внешнее опорное напряжение.
2. Ограниченный температурный диапазон: Рабочий температурный диапазон от -40°C до 85°C может быть недостаточен для экстремальных условий эксплуатации.

Типовое использование

1. Медицинские приборы: Высокая точность и низкое энергопотребление делают этот АЦП идеальным для портативных медицинских устройств.
2. Преобразователи данных: Использование в цифровых мультиметрах и других преобразователях данных, где требуется высокая точность.
3. Промышленные приборы: Применение в системах мониторинга и управления, где важна точность измерений.

Рекомендации по применению

1. Правильное питание: Убедитесь, что АЦП получает стабилизированное питание в пределах рекомендуемого диапазона (2.3V - 5.5V).
2. Внешнее опорное напряжение: Используйте качественный внешний источник опорного напряжения для обеспечения стабильной работы.
3. Разводка печатной платы: Минимизируйте влияние шумов и паразитных емкостей, тщательно разводя сигнальные и силовые цепи на печатной плате.

Основные технические характеристики

• Разрешение: 16 бит
• Частота выборки: До 250 тыс. выборок в секунду
• Количество входов: 1 (псевдодифференциальный)
• Интерфейс передачи данных: SPI, DSP
• Напряжение питания, аналоговое: 2.3V - 5.5V
• Напряжение питания, цифровое: 2.3V - 5.5V
• Тип корпуса: 10-MSOP (0.118", 3.00 мм ширина)
• Рабочий температурный диапазон: -40°C ~ 85°C

Возможные аналоги

• AD7684: Подобный АЦП с аналогичными характеристиками, но с разной частотой выборки.
• AD7686: Имеет отличия в архитектуре и некоторых спецификациях, но также подходит для тех же типов применения.

Этот высокоточный АЦП AD7685CRMZRL7 станет отличным выбором для приложений, требующих высокой точности и низкого энергопотребления.
