AD7685CCPZRL7

AD7685CCPZRL7 от Analog Devices

Общее описание

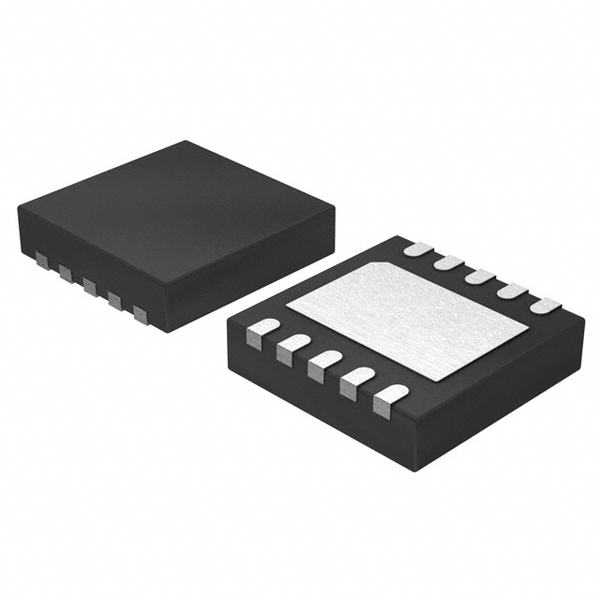

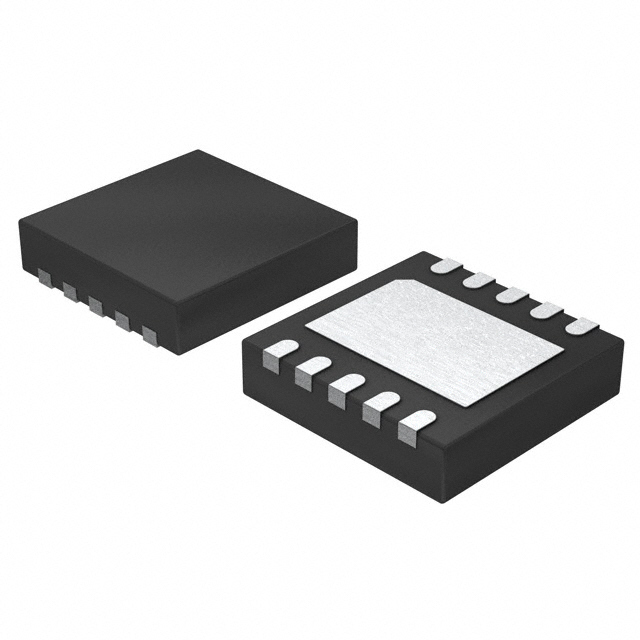

AD7685CCPZRL7 – это высокопроизводительный одноканальный аналогово-цифровой преобразователь (АЦП) с разрядностью 16 бит. Он относится к семейству PulSAR®, что характеризуется использованием архитектуры SAR (Последовательного Приближения Регистра). Выполнен в компактном корпусе LFCSP с размерами 3x3 мм. Основное применение устройства – это высокоточные измерения и цифровая обработка сигналов.

Преимущества

• Высокая точность и точность: 16-битная разрядность обеспечивает высокую точность аналогово-цифрового преобразования.
• Компактный корпус: Миниатюрный 10-выводной LFCSP корпус позволяет применять устройство в ограниченных по пространству приложениях.
• Универсальное питание: Широкий диапазон питающих напряжений позволяет использовать один и тот же компонент в различных приложениях.

Недостатки

• Обратная совместимость: Совместимость с аналогичными устройствами может быть ограничена из-за особенностей корпуса и интерфейсов.
• Дополнительные компоненты: Для работы устройства могут потребоваться внешние опорные напряжения и дополнительная схемотехника.

Типовое использование

• Медицинское оборудование: Мониторинг и измерение биосигналов.
• Промышленная автоматизация: Сенсорные системы и контроль качества.
• Тестовое и измерительное оборудование: Высокоточные измерительные приборы и осциллографы.

Рекомендации по применению

• Обеспечьте стабильное питающее напряжение: Используйте фильтры и источники питания высокого качества для минимизации шумов и помех.
• Организуйте надёжное заземление: Хорошо организованная система заземления предотвратит сбои и погрешности измерений.
• Используйте внешние опорные напряжения: Для достижения максимальной точности применяйте высокостабильные внешние опорные напряжения.

Основные технические характеристики

• Разрядность: 16 бит
• Частота дискретизации: 250 кГц
• Количество входов: 1
• Тип входа: Псевдодифференциальный
• Интерфейс данных: SPI, DSP
• Конфигурация: Схема выборки и удержания (S/H-ADC)
• Архитектура: SAR
• Тип опорного напряжения: Внешнее
• Диапазон питающих напряжений (аналог): 2.3В ~ 5.5В
• Диапазон питающих напряжений (цифровое): 2.3В ~ 5.5В
• Рабочая температура: -40°C ~ 85°C
• Корпус: 10-выводной LFCSP-WD (3x3 мм)

Возможные аналоги

• AD7980 - Аналогичные характеристики, но немного другие электрические параметры.
• AD7982 - Более высокая производительность и улучшенные параметры.
• ADS8317 от Texas Instruments - Альтернативный компонент с похожими параметрами.

Заключение

AD7685CCPZRL7 от Analog Devices представляет собой высокоточный и высокопроизводительный АЦП, который можно применять в широком спектре приложений, требующих точных измерений и надежности. Его компактные размеры и универсальные интерфейсы делают его идеальным выбором для современных сложных схем.
