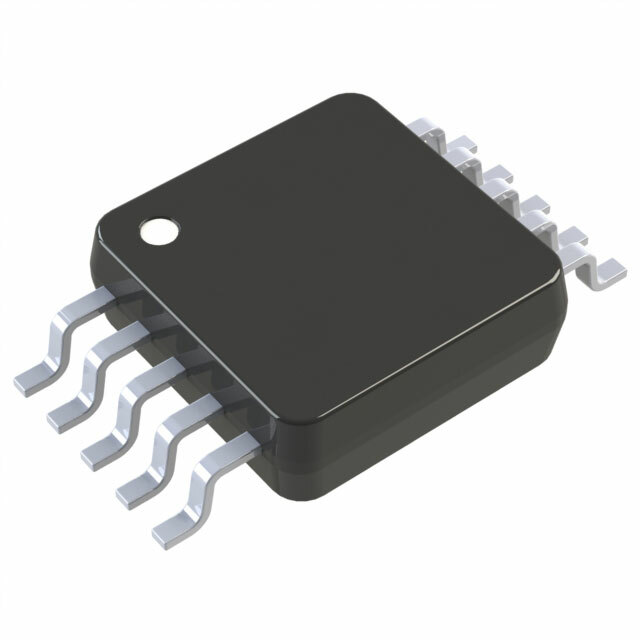

AD7685ARMZRL7 от Analog Devices

Общее описание

AD7685ARMZRL7 - это 16-битный аналого-цифровой преобразователь (ADC) с архитектурой SAR (выборка и удержание), обеспечивающий высокую точность и быстродействие. Устройство разработано для получения данных с частотой дискретизации до 250 kSPS. В компактном корпусе 10-MSOP этот ADC находит широкое применение в различных областях, требующих высокоточных измерений.

Преимущества

• Высокая точность: Разрешение 16 бит обеспечивает высокую точность преобразования аналоговых сигналов.
• Компактность: Корпус 10-MSOP позволяет использовать преобразователь в малогабаритных устройствах.
• Гибкость: Широкий диапазон входных напряжений и возможность выбора типов входного сигнала.
• Простота интеграции: Поддержка цифрового интерфейса SPI и DSP упрощает интеграцию в системы.

Недостатки

• Требует внешнего опорного напряжения: Для работы необходим внешний опорный источник напряжения, что может требовать дополнительных компонентов в схеме.
• Ограниченный температурный диапазон: Рабочий температурный диапазон -40°C ~ 85°C может быть недостаточен для некоторых экстремальных условий.

Типовое использование

AD7685ARMZRL7 широко используется в следующих приложениях:

• Медицинское оборудование
• Приборы для измерения и тестирования
• Автомобильная электроника
• Контрольно-измерительные приборы
• Системы управления промышленным оборудованием

Рекомендации по применению

• Фильтрация входных сигналов: Для обеспечения наилучшего качества сигнала рекомендуется использовать фильтрацию на входе ADC.
• Опорное напряжение: Используйте стабильный внешний источник опорного напряжения для достижения наилучшей производительности.
• Разводка печатной платы: Обеспечьте минимальную длину трасс и надлежащее заземление для уменьшения помех и повышения точности измерений.

Основные технические характеристики

• Разрядность: 16 бит
• Частота дискретизации: до 250 kSPS
• Количество входов: 1
• Тип входного сигнала: Псевдодифференциальный
• Интерфейс данных: SPI, DSP
• Конфигурация: Выборка и удержание - АЦП (S/H-ADC)
• Напряжение питания, аналоговое: 2.3V ~ 5.5V
• Напряжение питания, цифровое: 2.3V ~ 5.5V
• Рабочий температурный диапазон: -40°C ~ 85°C
• Корпус: 10-MSOP (3,00 мм шириной)

Возможные аналоги

• AD7686: Аналогичный ADC от Analog Devices, но с более высокой частотой дискретизации.
• LTC1864: Преобразователь от Linear Technology с аналогичными характеристиками.
• ADS8320: Высокоточный ADC от Texas Instruments с сопоставимой производительностью.

Этот универсальный и высокоточный преобразователь идеально подходит для широкого спектра приложений, требующих точных измерений и быстрого преобразования сигналов.
