AD7685ARMZ

AD7685ARMZ от Analog Devices

Общее описание

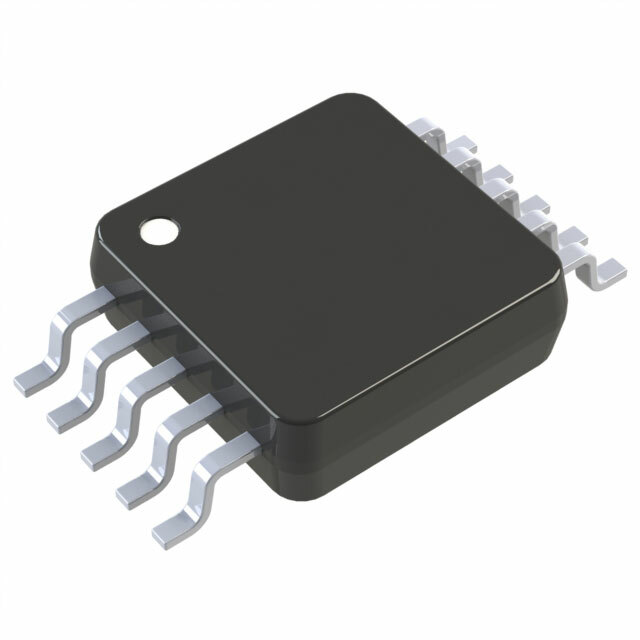

AD7685ARMZ - это 16-битный аналого-цифровой преобразователь (ADC) от компании Analog Devices на базе архитектуры последовательно-приближенного регистра (SAR). Это компактное устройство предназначено для высокоточных измерений, предлагая скорость семплирования до 250 тыс. выборок в секунду (250 kSPS). Корпус устройства MSOP (Mini Small Outline Package) с 10 выводами делает его идеальным для использования в ограниченных пространствах.

Основные преимущества

• Высокая точность: Разрешение 16 бит обеспечивает высокую точность преобразования.
• Широкий диапазон напряжений питания: Устройство поддерживает аналоговое и цифровое напряжение в диапазоне от 2.3V до 5.5V.
• Компактные размеры: Корпус 10-MSOP (3 мм ширины) подходит для применения в компактных устройствах.
• Простой интерфейс: Интерфейсы SPI и DSP упрощают интеграцию с микроконтроллерами и цифровыми системами.
• Высокая скорость выборки: До 250 kSPS, что делает его подходящим для быстродействующих систем.

Недостатки

• Внешний источник опорного напряжения: Требуется внешний источник опорного напряжения, что может добавить сложности к схеме.

Типовое использование

• Высокоточные измерительные приборы: Прецизионные электрические измерительные приборы требующие высокого разрешения.
• Медицинское оборудование: Устройства для мониторинга и диагностики, требующие точных измерений.
• Аналитические приборы: Хроматографы, спектрометры и другие аналитические устройства.
• Промышленная автоматизация: Системы мониторинга и управления, машинное зрение.

Рекомендации по применению

• Убедитесь, что выбрано подходящее внешнее опорное напряжение для достижения максимальной точности.
• Следует использовать хорошие практики проектирования печатных плат для минимизации шума (например, использование заземляющих плоскостей и правильное размещение компонентов).
• При проектировании интерфейса следите за согласованием скоростей SPI/DSP с микроконтроллером или другим управляющим устройством.

Основные технические характеристики

• Разрядность: 16 бит
• Скорость выборки: До 250 кС/с
• Количество входов: 1, псевдодифференциальный
• Тип интерфейса данных: SPI, DSP
• Конфигурация: S/H-ADC
• Диапазон аналогового напряжения питания: 2.3V ~ 5.5V
• Диапазон цифрового напряжения питания: 2.3V ~ 5.5V
• Корпус/размер: 10-MSOP (3 мм ширины)
• Температурный диапазон: -40°C ~ +85°C

Возможные аналоги

• AD7686: Подобный ADC с улучшенной точностью и дополнительными функциями.
• AD7980: Другой вариант 16-битного SAR ADC с низким энергопотреблением.
• ADS8320 от Texas Instruments: Аналогичный по характеристикам 16-битный SAR ADC.

Используйте AD7685ARMZ от Analog Devices для высокоточных и быстрых измерений в ваших приложениях, требующих 16-битного разрешения и высокой частоты семплирования.
