AD7685ACPZRL7

AD7685ACPZRL7 от Analog Devices

Общее описание

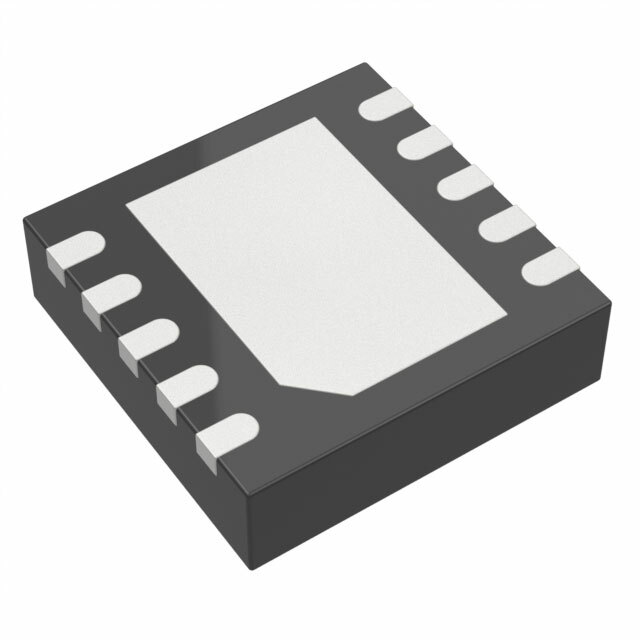

AD7685ACPZRL7 — это 16-битный аналого-цифровой преобразователь (АЦП) типа SAR (соответствие уровню удержания и преобразования), разработанный компанией Analog Devices. Этот высокопроизводительный компонент обеспечивает точное преобразование аналогового сигнала в цифровой формат, обеспечивая высокую точность и скорость работы. Устройство размещено в компактном корпусе LFCSP с размерами 3x3 мм.

Преимущества

• Высокоточная работа: 16-битное разрешение позволяет получать точные цифровые представления аналоговых сигналов.
• Высокая скорость выборки: выборка до 250 тысяч раз в секунду обеспечивает быстрое преобразование.
• Широкий диапазон питающих напряжений: устройство работает при напряжении от 2.3В до 5.5В, что увеличивает гибкость применения.
• Компактный корпус: минимальные габариты (10-LFCSP-WD) позволяют использовать АЦП в портативных и ограниченных по пространству устройствах.
• Удобный интерфейс: поддержка SPI и DSP интерфейсов упрощает интеграцию в современные схемные решения.

Недостатки

• Требуется внешний опорный источник напряжения: для работы необходим стабилизированный внешний опорный источник.

Типовое использование

• Цифровые измерительные системы
• Прецизионные измерительные приборы
• Промышленные и медицинские системы мониторинга
• Аудио приложения высокого разрешения
• Портативные измерительные приборы

Рекомендации по применению

• Используйте качественный внешний опорный источник напряжения для обеспечения максимальной точности преобразования.
• Следите за согласованием интерфейсов данных (SPI или DSP) с вашим микроконтроллером или процессором.
• Размещайте АЦП в схеме вдали от источников электрических помех, чтобы обеспечить надёжную работу.

Основные технические характеристики

• Разрядность: 16 бит
• Скорость выборки: до 250 тыс. отсчетов в секунду
• Количество входов: 1
• Тип входа: псевдодифференциальный
• Интерфейс данных: SPI, DSP
• Конфигурация: S/H-ADC
• Отношение держание/преобразование: 1:1
• Опорное напряжение: внешний источник
• Питающее напряжение, аналоговое: 2.3В ~ 5.5В
• Питающее напряжение, цифровое: 2.3В ~ 5.5В
• Температурный диапазон работы: -40°C ~ 85°C
• Корпус: 10-VFDFN (3x3 мм), CSP
• Тип монтажа: на поверхность

Возможные аналоги

• AD7686: также 16-битный SAR АЦП от Analog Devices с похожими характеристиками.
• ADS8320: 16-битный SAR АЦП от Texas Instruments с немного большим корпусом, но аналогичными характеристиками.
• LTC2365: от Linear Technology, 16-битный SAR АЦП с низким энергопотреблением и высокой скоростью.

Использование AD7685ACPZRL7 позволяет проектировать точные и быстродействующие измерительные системы, обеспечивая высокое качество преобразования аналоговых сигналов в цифровые данные.
