AD7682BCBZ-RL7

AD7682BCBZ-RL7 от Analog Devices

Общее описание

AD7682BCBZ-RL7 — это высокопроизводительный 16-битный аналого-цифровой преобразователь (АЦП) производства Analog Devices. Этот АЦП построен на базе архитектуры САР (Successive Approximation Register) и обладает высокой точностью и быстродействием. Устройство снабжено мультиплексором для поддержки до четырех входных каналов, что делает его идеальным выбором для различных приложений, требующих многоканального считывания.

Преимущества

• Высокая точность: 16-битный АЦП обеспечивает высокое разрешение.
• Быстрота: Частота дискретизации до 250 тыс. выборок в секунду.
• Гибкость входов: Поддержка как дифференциальных, так и однополярных входов.
• Универсальность интерфейса: Поддержка SPI и DSP интерфейсов.
• Широкий диапазон напряжений питания: 2.3V ~ 5.5V для аналогового и цифрового питания.
• Встроенные функции: Наличие встроенного температурного датчика.

Недостатки

• Требуется внешний источник эталона напряжения, что может добавить к сложности схемы.
• Ограниченные температурные условия эксплуатации: От -40°C до 85°C.

Типовое использование

• Медицинские устройства: Высокая точность АЦП позволяет использовать его в медицинских диагностических приборах.
• Автомобильная электроника: Многоканальность и высокая производительность делают его подходящим для автомобильных систем.
• Промышленные контрольные системы: Использование в системах автоматизированного управления и сбора данных.

Рекомендации по применению

• Обеспечить наличие стабильного источника эталона напряжения для достижения максимальной точности.
• Учитывать температурные условия эксплуатации при проектировании системы.
• Внимательно спроектировать интерфейс SPI или DSP для оптимальной работы устройства.

Основные технические характеристики

• Количество разрядов: 16 бит
• Частота дискретизации: До 250 тыс. выборок в секунду
• Количество входов: 4
• Тип входов: Дифференциальные, однополярные
• Интерфейс данных: SPI, DSP
• Архитектура: САР
• Тип эталона: Внешний, внутренний
• Напряжение питания, аналоговое: 2.3V ~ 5.5V
• Встроенный температурный датчик: Да
• Температурный диапазон эксплуатации: -40°C ~ 85°C

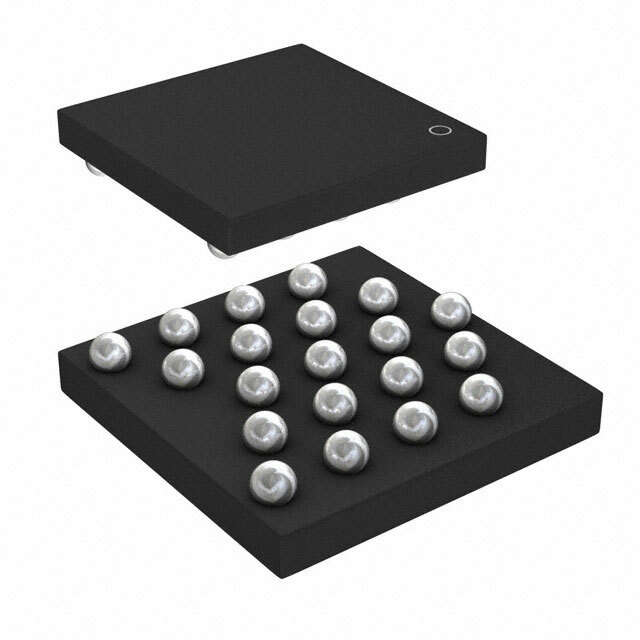

• Корпус/Тип монтажа: 20-WLCSP (2.39x2.39)

Возможные аналоги

• AD7680: Ориентирован на схожие приложения с меньшим числом входов.
• ADS8860 от Texas Instruments: Также 16-битный АЦП, но с другими характеристиками и интерфейсами.

Надеюсь, данное описание поможет вам в выборе и использовании AD7682BCBZ-RL7 в ваших проектах!
