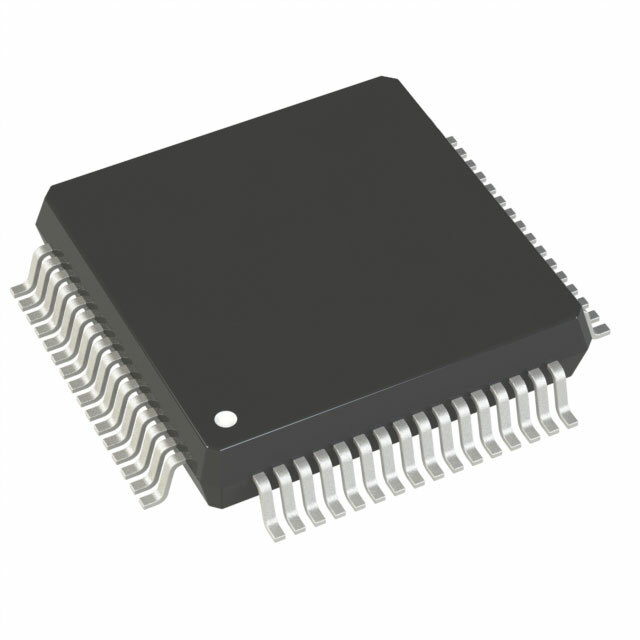

AD7656YSTZ

AD7656YSTZ от Analog Devices

Общее описание: AD7656YSTZ — это 16-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (Successive Approximation Register), производимый компанией Analog Devices. Данный микросхемный преобразователь предназначен для высокоточной и быстрой оцифровки аналоговых сигналов. Он имеет 6 входных каналов и способен одновременно выполнять выборку на всех этих каналах, что делает его отличным выбором для приложений, требующих предприятием несколько сигналов одновременно.

Преимущества:

• Высокая точность: Разрядность 16 бит обеспечивает высокую точность оцифровки.
• Многоканальность: Наличие 6 входных каналов позволяет измерять несколько сигналов одновременно.
• Быстрая выборка: Частота выборки составляет до 250 тысяч выборок в секунду (250 ksps).
• Широкий диапазон температур: Работает в диапазоне температур от -40°C до 125°C, что подходит для промышленных условий эксплуатации.
• Гибкие интерфейсы: Поддержка SPI, Parallel, DSP интерфейсов упрощает интеграцию с разными типами микроконтроллеров и процессоров.

Недостатки:

• Сложность интеграции: Возможно, необходимы дополнительные компоненты для правильной работы (например, внешние опорные напряжения или буферы).

Типовое использование:

• Системы сбора данных: Используется в устройствах, требующих точной и быстрой оцифровки нескольких аналоговых сигналов.
• Промышленные измерительные системы: Подходит для применения в системах контроля и автоматизации.
• Медицинские устройства: Может использоваться в медицинском оборудовании для сбора высококачественных данных.
• Обработка сигналов: Подходит для применения в аудио и радиочастотных системах.

Рекомендации по применению:

• Обращайте внимание на правильное подключение внешнего опорного напряжения для достижения заявленной точности.
• Убедитесь, что выбранные режимы работы и интерфейсы соответствуют требованиям вашего приложения.
• Обеспечьте хорошие условия охлаждения для эффективной работы в верхнем диапазоне температур.
• Используйте подходящие фильтры и схемы аналогового перед-усиления для минимизации шумов и искажений на входе.

Основные технические характеристики:

• Разрядность: 16 бит
• Частота выборки: до 250 ksps
• Количество входов: 6
• Тип входа: Single Ended
• Интерфейсы данных: SPI, Parallel, DSP
• Архитектура: SAR
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналоговый): 5В
• Напряжение питания (цифровой): 5В
• Рабочая температура: от -40°C до 125°C
• Корпус: 64-LQFP (10x10)

Возможные аналоги:

• AD7606: Похожий 16-битный АЦП с 8 входными каналами и похожими характеристиками.
• ADS8568 (Texas Instruments): 8-канальный, 16-битный АЦП с аналогичной архитектурой и функциональностью.
• MCP3911 (Microchip Technology): 6-канальный, 24-битный АЦП с целью более высокого разрешения, но с меньшей частотой выборки.

Заключение

AD7656YSTZ от Analog Devices идеально подходит для точной и быстрой оцифровки нескольких аналоговых сигналов в промышленных и научных приложениях. Его многоканальная структура, высокая скорость выборки и гибкие интерфейсы делают его важным компонентом для многих систем сбора данных и автоматизации.
