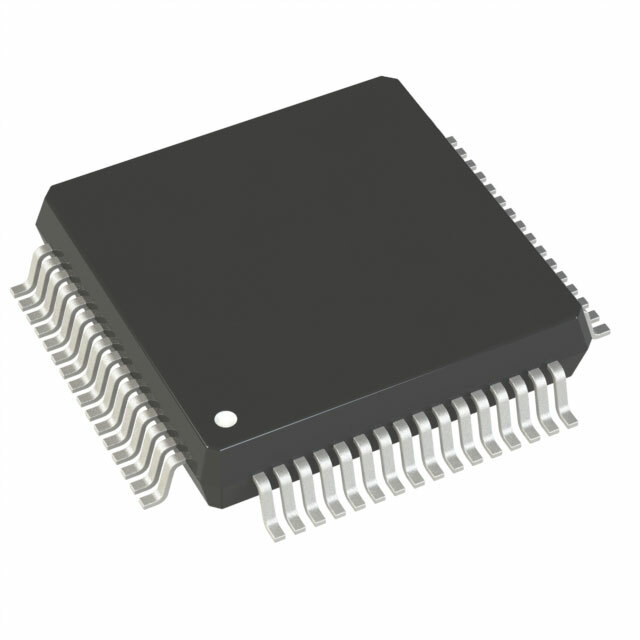

AD7656BSTZ-REEL

AD7656BSTZ-REEL от Analog Devices

Общее описание

AD7656BSTZ-REEL – это 16-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (Successive Approximation Register) от компании Analog Devices. Он обладает высокой точностью и производительностью, что делает его идеальным выбором для широкого спектра применения в сфере сбора данных и обработки сигналов. Компактный корпус LQFP-64 обеспечивает удобство монтажа на печатные платы.

Преимущества

• Высокая точность: 16-битное разрешение
• Многоканальная выборка: шесть дифференциальных или однонаправленных каналов
• Высокая скорость выборки: до 250 тыс. выборок в секунду
• Гибкость: поддержка различных интерфейсов, включая SPI, параллельный интерфейс и DSP
• Простота интеграции: возможность использовать как внутренний, так и внешний опорные напряжения

Недостатки

• Потребление энергии: требует как аналогового, так и цифрового источника питания 5 В, что может увеличить общие энергозатраты
• Сложная настройка: требует тщательной калибровки и настройки для достижения наилучших результатов

Типовое использование

• Высокоточные измерения и контроль
• Индустриальные системы автоматизации
• Медицинская аппаратура
• Тестовые и измерительные приборы
• Энергетические системы и умные сети

Рекомендации по применению

• Используйте высококачественные фильтры и схемы стабилизации питания для минимизации шума.
• Обеспечьте хорошее тепловое управление при установке устройства на печатную плату для оптимальной работы.
• При проектировании схемы, учитывайте все требования по подключению внешних и внутренних опорных напряжений.

Основные технические характеристики

• Разрядность: 16 бит
• Частота дискретизации: до 250 квыб./с
• Количество каналов: 6 (дифференциальные или однонаправленные)
• Тип входа: однонаправленный
• Интерфейс данных: SPI, параллельный, DSP
• Конфигурация: S/H-ADC
• Архитектура: SAR
• Тип опорного напряжения: внутреннее или внешнее
• Аналоговое напряжение питания: 5 В
• Цифровое напряжение питания: 5 В
• Температурный диапазон: -40°C ~ 85°C
• Корпус / Габариты: LQFP-64 (10x10 мм)
• Тип монтажа: поверхностный

Возможные аналоги

• AD7657: аналог с аналогичными характеристиками, но с частотой дискретизации до 100 квыб./с.
• AD7606: аналог с интегрированным фильтром и блоком защиты, расширенный температурный диапазон.
• ADS8332 (Texas Instruments): 16-битный SAR АЦП с четырьмя каналами и частотой дискретизации до 500 квыб./с.

Заключение

AD7656BSTZ-REEL – это высокоточный и высокопроизводительный АЦП от Analog Devices, который идеально подходит для применения в различных системах сбора данных и обработки сигнала благодаря своей гибкости и высокой скорости работы.
