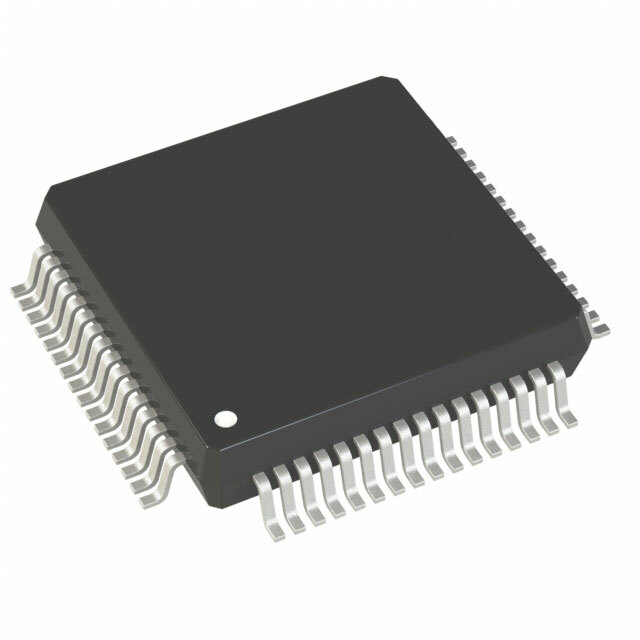

Цифро-аналоговый преобразователь AD7656BSTZ-1 от Analog Devices

Общее описание

AD7656BSTZ-1 – это высокопроизводительный 16-разрядный аналого-цифровой преобразователь (АЦП) с последовательным приближением (SAR) производства компании Analog Devices. Устройство способно обрабатывать несколько входов одновременно с частотой до 250 тыс. выборок в секунду (SPS). Предназначен для использовании в приложениях, где требуется высокая скорость преобразования и точность.

Преимущества

• Высокая точность: 16-разрядная точность для точных измерений.
• Многоканальность: 6 входов, позволяющих проводить одновременно измерения с разных датчиков.
• Высокая скорость преобразования: до 250 тыс. выборок в секунду.
• Удобный интерфейс: поддержка SPI, параллельного интерфейса, DSP.
• Широкий диапазон температур: от -40°C до 85°C.
• Биполярный вход: поддержка истинно биполярных сдвигов.

Недостатки

• Стоимость: Высокая производительность и точность могут сопровождаться высокой стоимостью.
• Энергопотребление: Высокоскоростные АЦП могут потреблять значительное количество энергии.

Типовое использование

• Измерительные системы: Используется в измерительных системах, где необходима высокая точность и быстрая обработка данных.
• Промышленные автоматизированные системы: Применяется в автоматизированных системах контроля и управления.
• Системы медицинского оборудования: Используется в медицинских неискаженных измерениях.
• Цифровые осциллографы и аналого-цифровые преобразователи данных.

Рекомендации по применению

• Проектирование схемы: Убедитесь, что схема спроектирована с учетом минимизации шумов и помех.
• Внешние компоненты: Подберите качественные внешние компоненты (конденсаторы, резисторы), чтобы сохранить заявленные характеристики.
• Разводка печатной платы: Правильная разводка PCB может значительно улучшить производительность АЦП и уменьшить количество потенциальных помех.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборок: до 250 тыс. выборок в секунду
• Количество входов: 6
• Интерфейсы данных: SPI, параллельный, DSP
• Конфигурация: S/H-ADC (Sample and hold-A/D converter)
• Источник опорного напряжения: Внешний, внутренний
• Аналоговое напряжение питания: 5 В
• Цифровое напряжение питания: 5 В
• Особенности: Одновременное семплирование, поддержка истинно биполярного входа
• Рабочая температура: от -40°C до 85°C
• Корпус: 64-LQFP (10x10 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD7655: Более низкая разрядность при сходных других характеристиках.
• AD7606: Многоканальный АЦП с похожей разрядностью и интерфейсами.
• ADS8556: Аналогичный по характеристикам АЦП от Texas Instruments.

AD7656BSTZ-1 от Analog Devices – это надежное решение для высокоточных и высокоскоростных измерительных систем.
