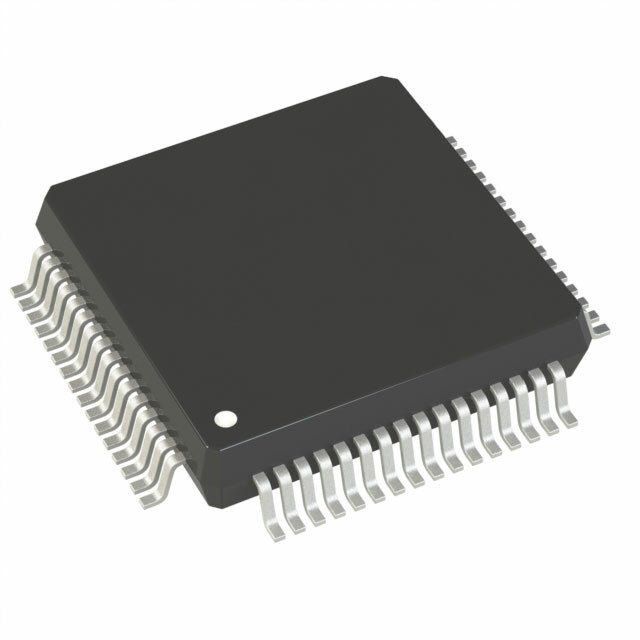

AD7656BSTZ-1-RL

Описание: AD7656BSTZ-1-RL от Analog Devices

Общее описание

AD7656BSTZ-1-RL — это высокопроизводительный 16-битный многоканальный аналого-цифровой преобразователь (АЦП) с линией выборочного регистрирования (SAR) от Analog Devices. Преимущества устройства включают в себя высокую точность, широкую полосу пропускания и возможность одновременного выборочного регистрирования до 6 входных каналов. Этот АЦП выполнен в корпусе LQFP-64 (10x10 мм) и предназначен для поверхностного монтажа (SMD).

Преимущества

• Высокая точность: 16-битный формат данных обеспечивает высокое разрешение.
• Многоканальность: Одновременное выборочное регистрирование до 6 входных каналов.
• Гибкость интерфейсов: Поддержка SPI, Parallel и DSP интерфейсов для передачи данных.
• Широкий диапазон температур: Рабочая температура от -40°C до 85°C.
• Различные типы опорного напряжения: Поддержка как внутреннего, так и внешнего опорного напряжения.

Недостатки

• Сложность использования: Требует опыта работы с высокочастотными интерфейсами и схемотехникой.
• Цена: Более дорогой по сравнению с менее точными АЦП.
• Потребление мощности: Повышенное потребление мощности по сравнению с 12-битными аналогами.

Типовое использование

AD7656BSTZ-1-RL находит своё применение в следующих областях:

• Встраиваемые системы измерения.
• Обработка сигналов в реальном времени.
• Медицинские приборы (например, ЭКГ).
• Промышленные и лабораторные измерительные приборы.
• Автоматизированные системы управления.

Рекомендации по применению

• Используйте качественное экранирование и заземление для минимизации шумов.
• Обеспечьте стабильность питания и фильтрацию высокочастотных помех.
• Применяйте соответствующие интерфейсы для передачи данных (SPI, Parallel, DSP).
• Настройте надлежащие уровни опорного напряжения для поддержания четкости и точности данных.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборки: до 250kSPS
• Количество входов: 6 (с возможностью одновременного выборочного регистрирования)
• Тип входа: Однополярный
• Интерфейс передачи данных: SPI, Parallel, DSP
• Архитектура: SAR (Successive Approximation Register)
• Тип опорного напряжения: Внутреннее и внешнее
• Напряжение питания (аналоговое): 5V
• Напряжение питания (цифровое): 5V
• Размер корпуса: 64-LQFP (10x10 мм)
• Рабочая температура: от -40°C до 85°C

Возможные аналоги

• AD7656-1 от Analog Devices
• ADS8568 от Texas Instruments
• ADC161S626 от Texas Instruments

Заключение

AD7656BSTZ-1-RL — это мощный и универсальный АЦП, подходящий для широкого спектра приложений, требующих высокую точность и многоканальность. Благодаря поддержке различных интерфейсов и опорных напряжений, он является отличным выбором для разработки сложных измерительных и управленческих систем.
