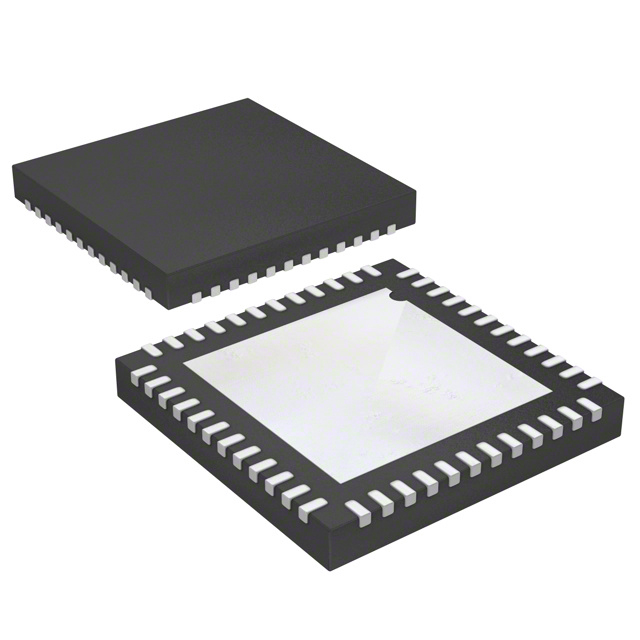

AD7654ACPZ

AD7654ACPZ от Analog Devices

Общее описание

AD7654ACPZ - это 16-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (Successive Approximation Register), выпускаемый компанией Analog Devices. Он обеспечивает высокую точность и быстрое преобразование аналоговых сигналов в цифровую форму. Устройство предназначено для использования в системах с многоканальным оцифровыванием благодаря возможности псевдодифференциального и одноразрядного ввода.

Преимущества

• Высокое разрешение: 16 бит, что обеспечивает отличную динамическую точность.
• Высокая скорость оцифровки: до 500 кСэмплов в секунду.
• Многообразие входов: поддержка двух или четырех псевдодифференциальных и одноразрядных входов.
• Широкий диапазон рабочих температур: от -40°C до +85°C, что делает его подходящим для использования в жестких условиях окружающей среды.
• Компактный корпус: LFCSP-VQ (7x7), удобный для монтажа на плате.

Недостатки

• Требует внешнего опорного напряжения: пользователю необходимо обеспечить точное внешнее опорное напряжение для корректной работы.

Типовое использование

AD7654ACPZ находит применение в различных областях, включая:

• Прецизионные измерительные приборы.
• Медицинское оборудование.
• Системы управления и автоматизации.
• Цифровые осциллографы.
• Военно-космические системы.

Рекомендации по применению

• Обеспечьте стабильное питание: необходимы источники питания 5V для аналоговой и цифровой частей.
• Используйте высококачественные компоненты для обвязки: особенно важно выбрать надежные внешние опорные напряжения и фильтрующие конденсаторы.
• Учтите требования к монтажу: компактный корпус LFCSP-VQ требует аккуратного обращения при монтаже на печатную плату.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборки: до 500 кСэмплов/сек
• Количество входов: 2 или 4
• Тип ввода: Псевдодифференциальный, одноразрядный
• Интерфейс данных: SPI, параллельный, DSP
• Конфигурация: MUX-S/H-MUX-ADC
• Соотношение S/H к ADC: 2:1
• Количество АЦП: 1
• Архитектура: SAR
• Опорное напряжение: Внешнее
• Напряжение питания, аналоговое и цифровое: 5V
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 48-LFCSP-VQ (7x7)

Возможные аналоги

• AD7606 от Analog Devices: Многофункциональный 16-битный АЦП с аналогичной архитектурой и дополнительными функциями.
• ADS1602 от Texas Instruments: Высокоскоростной 16-битный АЦП для медицинских и промышленных приложений.
• MCP3304 от Microchip Technology: 16-битный АЦП с низким энергопотреблением и мультиплексированными входами.

Этот компонент является идеальным выбором для тех, кто нуждается в надежном и высокоточный АЦП с возможностью быстрого преобразования сигналов в различных критических приложениях.
