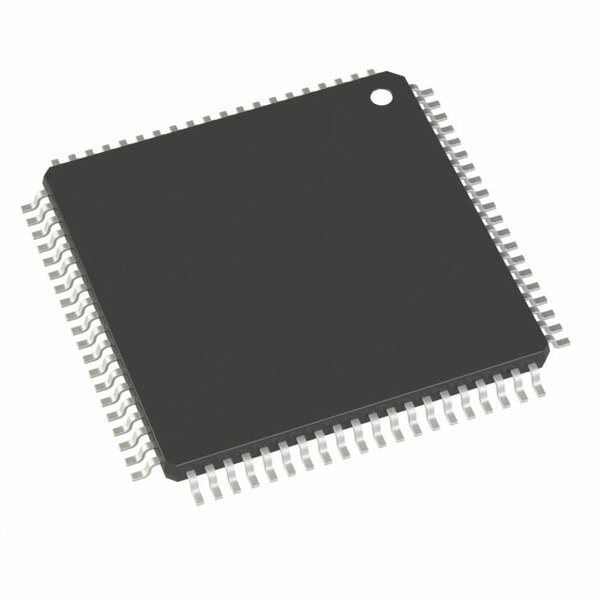

AD7616BSTZ

AD7616BSTZ от Analog Devices

Общее описание:

AD7616BSTZ - это высокоэффективный 16-битный аналого-цифровой преобразователь (ADC) с последовательной архитектурой регистра губкового типа (SAR) от компании Analog Devices. Этот ADC способен одновременно преобразовывать 16 каналов с частотой дискретизации до 1 MSPS, что обеспечивает высокую точность и быстродействие при работе с аналоговыми сигналами.

Преимущества:

• Высокая точность: 16-битное разрешение гарантирует точность преобразования.
• Многоканальность: 16 одноконцовых входов позволяют работать с множеством аналоговых сигналов одновременно.
• Скорость: Частота дискретизации до 1 MSPS обеспечивает быстрый отклик системы.
• Гибкость интерфейса: Поддержка различных интерфейсов данных, таких как DSP, MICROWIRE™, Parallel, QSPI™, Serial и SPI™.
• Строгий температурный режим: Рабочий диапазон температур от -40°C до 125°C позволяет использовать устройство в различных условиях эксплуатации.

Недостатки:

• Сложность интеграции: Из-за высокого уровня производительности и многообразия интерфейсов может потребоваться время для оптимальной настройки и интеграции в систему.
• Необходимость в источниках питания разных напряжений: Требуются отдельные источники питания для аналоговой и цифровой частей (4.75V-5.25V и 2.3V-3.6V соответственно).

Типовое использование:

• Промышленный контроль и автоматизация: Для мониторинга и контроля процессов.
• Медицинские приборы: В устройствах медицинской диагностики для точного измерения аналоговых сигналов.
• Телекоммуникации: В системах связи для преобразования сигналов с высокой точностью.
• Измерительные устройства: В лабораторных и полевых измерительных приборах.

Рекомендации по применению:

• Интеграция с микроконтроллерами/микропроцессорами: Использование встроенных интерфейсов для связи с управляющей логикой.
• Использование внешних и внутренних ссылок на напряжение: Для обеспечения стабильной работы и точности преобразования.
• Разработка с учетом тепловых режимов: Обеспечение адекватного охлаждения при использовании устройства в верхнем диапазоне температур.

Основные технические характеристики:

• Разрешение: 16 бит
• Частота дискретизации: До 1 MSPS
• Количество входов: 16 одноконцовых
• Тип интерфейса данных: DSP, MICROWIRE™, Parallel, QSPI™, Serial, SPI™
• Конфигурация: Мультиплексор (MUX) и ADC
• Тип архитектуры: SAR
• Типы ссылок на напряжение: Внешняя, внутренняя
• Напряжение питания (аналоговая часть): 4.75V - 5.25V
• Напряжение питания (цифровая часть): 2.3V - 3.6V
• Рабочая температура: От -40°C до 125°C
• Корпус: 80-LQFP (14x14 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги:

1. AD7606 от Analog Devices: 16-битный SAR ADC с аналогичными характеристиками.
2. AD7656 от Analog Devices: Высокопроизводительный 16-битный SAR ADC с шестью аналоговыми входами.
3. ADS8688 от Texas Instruments: 16-битный многоканальный SAR ADC с аналогичной конфигурацией и функционалом.
