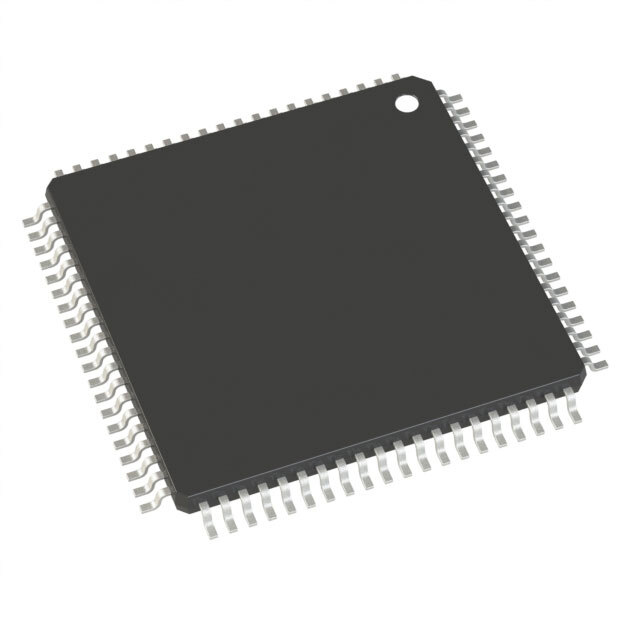

AD7616BSTZ-RL от Analog Devices

Общее описание

AD7616BSTZ-RL – это высокоточный 16-битный аналого-цифровой преобразователь (АЦП) с архитектурой SAR от компании Analog Devices. Устройство способно работать с частотой выборки до 1 МГц и имеет 16 аналоговых входов с однополярными входными сигналами. AD7616BSTZ-RL является идеальным решением для систем обработки сигналов, требующих высокой точности и быстродействия.

Преимущества

• Высокая точность: 16-битная разрешающая способность.
• Высокая скорость выборки: до 1 МГц, что позволяет использовать устройство в высокоскоростных приложениях.
• Разнообразие входов/выходов: поддержка различных интерфейсов (DSP, MICROWIRE™, Parallel, QSPI™, Serial, SPI™).
• Гибкость применения: возможность работы как с внешними, так и с внутренними опорными напряжениями.
• Работа в широком диапазоне температур: от -40°C до +125°C, что делает устройство подходящим для промышленного использования.

Недостатки

• Достаточно сложная интеграция: требует тщательного подхода к проектированию схем и настройки.
• Высокая стоимость: в сравнении с менее точными АЦП.

Типовое использование

• Автоматизированные системы тестирования: для высокоточной оцифровки аналоговых сигналов.
• Медицинское оборудование: для точного измерения биосигналов.
• Промышленные системы управления: сбор данных с различных сенсоров и датчиков.
• Энергетика: анализ параметров электрических сетей и оборудования.

Рекомендации по применению

• Используйте внешние фильтры для минимизации шума на входах.
• Организуйте экранирование и правильное заземление устройства для повышения точности измерений.
• Следите за температурным режимом эксплуатации АЦП для обеспечения стабильной работы в его диапазоне рабочих температур.

Основные технические характеристики

• Разрешение: 16 бит
• Частота выборки: до 1 МГц
• Количество аналоговых входов: 16
• Тип входа: однополярные
• Интерфейсы данных: DSP, MICROWIRE™, Parallel, QSPI™, Serial, SPI™
• Архитектура: SAR
• Тип опорного напряжения: внешнее, внутреннее
• Питание (аналоговое): 4.75В - 5.25В
• Питание (цифровое): 2.3В - 3.6В
• Особенности: одновременная выборка
• Диапазон рабочих температур: -40°C ~ +125°C
• Корпус: 80-LQFP (14x14)
• Монтаж: поверхностный

Возможные аналоги

• AD7606 от Analog Devices: аналогичный SAR АЦП с 8 каналами и частотой выборки 200 кГц.
• ADS131E08 от Texas Instruments: аналогичный 8-канальный 24-битный delta-sigma АЦП.

AD7616BSTZ-RL от Analog Devices – это мощный и высокоточный инструмент для разнообразных задач оцифровки аналоговых сигналов, который найдет применение в самых разных отраслях промышленности и науки.
