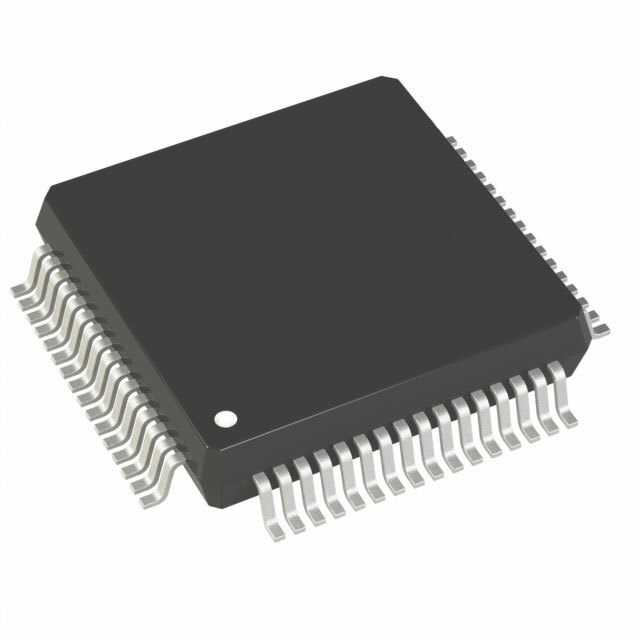

AD7605-4BSTZ

AD7605-4BSTZ от Analog Devices

Общее описание

AD7605-4BSTZ - это 16-битный аналого-цифровой преобразователь (АЦП) с последовательной аппроксимацией (SAR), разработанный компанией Analog Devices. Он предназначен для точного преобразования аналоговых сигналов в цифровой формат, обеспечивая высокое разрешение и быструю выборку. Этот чип идеально подходит для высокопроизводительных приложений, требующих многоканального ввода и точного преобразования данных.

Технические характеристики

• Разрядность: 16 бит
• Частота выборки: до 300 тыс. семплов в секунду (300kSPS)
• Количество входов: 4 (одноканальные)
• Тип ввода: Однополюсный
• Интерфейс данных: Параллельный, SPI
• Конфигурация: S/H-MUX-ADC
• Архитектура: SAR (Последовательное приближение)
• Тип опорного напряжения: Внешнее, Внутреннее
• Питание (аналоговое): 5В
• Питание (цифровое): 2.3В ~ 5.25В
• Рабочая температура: от -40°C до +85°C
• Корпус: 64-LQFP (10x10 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Преимущества

• Высокая точность: 16-разрядное разрешение обеспечивает высокую точность измерений.
• Быстрое преобразование: Частота выборки до 300 kSPS позволяет использовать устройство в приложениях, требующих быстрой обработки данных.
• Гибкость интерфейса: Поддержка как параллельного, так и SPI интерфейсов для гибкой интеграции в системы.
• Многоцелевое использование: Поддержка сразу четырех входных каналов делает чип универсальным для многоканальных измерений.

Недостатки

• Сложность интеграции: Требует точного сопряжения с внешними компонентами для достижения оптимальной производительности.
• Потребляемая мощность: Требуется две разных линии питания (аналоговая и цифровая), что может усложнить проектирование схемы.

Типовое использование

• Промышленная автоматизация: Многоканальное измерение параметров и сигналов.
• Медицинские приборы: Высокоточные измерения биомедицинских сигналов.
• Тестовые и измерительные системы: Точные измерения в лабораторных и производственных средах.
• Энергетика: Контроль и мониторинг параметров электросетей.

Рекомендации по применению

• Используйте качественные внешние опорные напряжения для максимальной точности измерений.
• Убедитесь в правильной разводке печатной платы для минимизации шумов и наводок.
• Разделите аналоговые и цифровые земли для улучшения качества сигналов.
• Следите за допустимыми параметрами питания и температурными условиями.

Возможные аналоги

• AD7606: Аналогичный чип с большими входами и некоторыми дополнительными функциями.
• ADS8684 (Texas Instruments): Похожий 4-канальный 16-битный АЦП с последовательной аппроксимацией.

AD7605-4BSTZ станет отличным выбором для приложений, где требуется точное и быстрое преобразование аналоговых сигналов в цифровой формат.
