AD7582Q/883B

AD7582Q/883B от Analog Devices

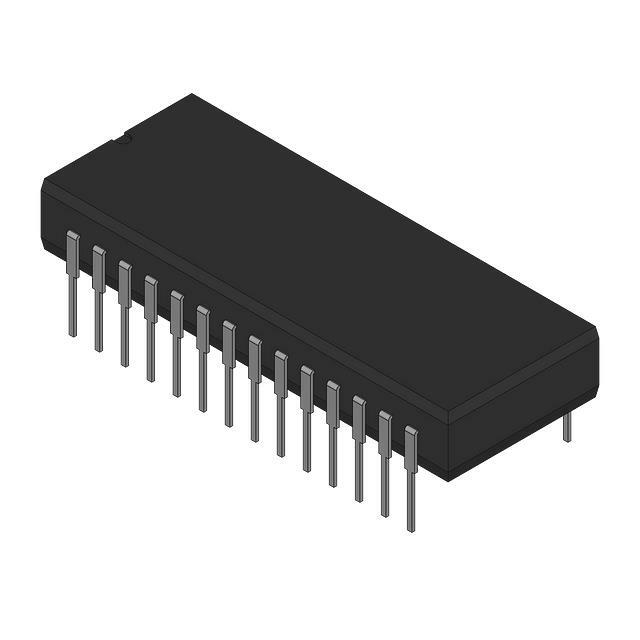

Общее описание: AD7582Q/883B — это аналогово-цифровой преобразователь (АЦП) с последовательным приближением (SAR) и разрядностью 12 бит от компании Analog Devices. Микросхема входит в линейку промышленных и военных решений, способных работать в расширенном температурном диапазоне. Компонент выполнен в корпусе CDIP с 28 выводами.

Преимущества:

• Высокая точность: 12-битный разрядность обеспечивает точное преобразование аналоговых сигналов в цифровые.
• Многоканальность: Поддержка 4 входных каналов позволяет использовать один АЦП для нескольких сигналов.
• Высокая надежность: Компонент подходит для работы в расширенном температурном диапазоне – от -55°C до +125°C, что делает его отличным выбором для промышленного и военного применения.
• Подключение по параллельной шине: Обеспечивает быструю передачу данных с минимальной задержкой.

Недостатки:

• Требуется внешний источник опорного напряжения: Для работы необходим внешний источник опорного напряжения, что может усложнить схему.
• Потребление мощности: относительно высокого уровня потребления для современных АЦП.

Типовое использование:

• Промышленные автоматизированные системы.
• Системы управления в военном оборудовании.
• Высокоточные измерительные приборы.
• Системы сбора данных.

Рекомендации по применению:

1. Стабилизированный источник питания: Обеспечьте стабильное питание в диапазоне 14.25V ~ 15.75V или ±4.75V ~ 5.25V для аналоговой и цифровой частей.
2. Фильтрация входных сигналов: Рекомендуется устанавливать фильтры на входных каналах для устранения шумов и помех.
3. Внешний источник опорного напряжения: Подберите подходящий источник опорного напряжения для получения точных результатов.
4. Теплоотвод: Учитывайте тепловыделение компонента и предусмотрите адекватное охлаждение.

Основные технические характеристики:

• Разрядность: 12 бит.
• Количество входов: 4 (Однополярные).
• Интерфейс данных: Параллельный.
• Конфигурация: MUX-ADC с одним АЦП.
• Тип архитектуры: SAR.
• Опорное напряжение: Внешнее.
• Напряжение питания аналоговой части: 14.25V ~ 15.75V, ±4.75V ~ 5.25V.
• Напряжение питания цифровой части: 14.25V ~ 15.75V, ±4.75V ~ 5.25V.
• Рабочий температурный диапазон: -55°C ~ 125°C.
• Корпус: 28-CDIP (0.600", 15.24mm).
• Тип монтажа: Сквозное отверстие (Through Hole).

Возможные аналоги:

• AD574A: Быстрый 12-битный параллельный АЦП от Analog Devices.
• ADS7825P: 16-битный 4-канальный SAR АЦП от Texas Instruments.

В заключение, AD7582Q/883B представляет собой надежное и точное устройство для широкого спектра промышленного и военного применения, где важна высокая точность и надежность при работе в экстремальных условиях.
