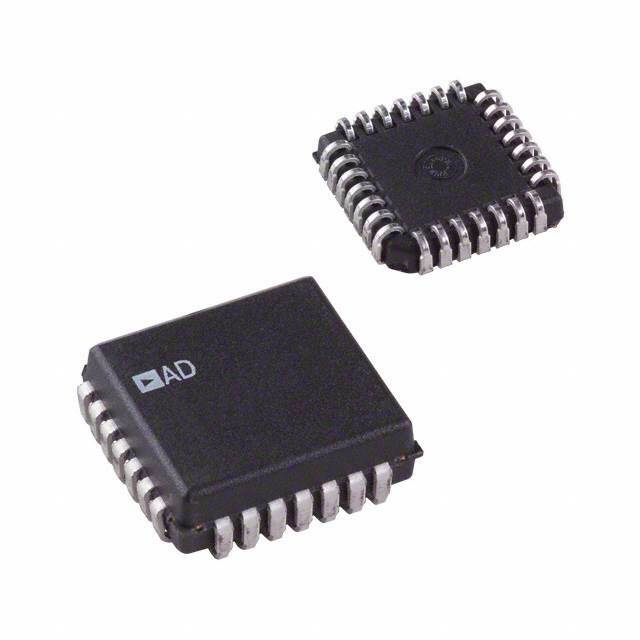

AD7580KPZ

AD7580KPZ от Analog Devices

Общее описание

AD7580KPZ – это 10-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (последовательно-приближенного регистра), произведенный компанией Analog Devices. Данная микросхема предназначена для быстрого и точного преобразования аналоговых сигналов в цифровой формат и используется в разнообразных приложениях, требующих надежных и точных измерений.

Преимущества

• Высокое разрешение: 10-битный разряд даёт высокую точность и детальность преобразования.
• Быстрая скорость выборки: Скорость до 50k выборок в секунду обеспечивает быструю и эффективную обработку сигналов.
• Низкое энергопотребление: Оптимально для применения в портативных устройствах.
• Надежность и долговечность: Высокое качество компонентов от Analog Devices.

Недостатки

• Устаревший статус: Компонент имеет статус Obsolete, что может затруднить его использование в новых проектах из-за ограничений в доступности.
• Ограниченный температурный диапазон: Рабочий диапазон от 0°C до 70°C может быть недостаточным для некоторых промышленных и экстремальных условий эксплуатации.

Типовое использование

• Обработка сигналов: Подходит для различных задач, включая аудио и датчиковую технику, где требуется высокая точность измерений.
• Медицинское оборудование: Используется в диагностических устройствах для точного анализа аналоговых данных.
• Промышленные системы контроля: Идеально для систем мониторинга и управления.

Рекомендации по применению

• Питание: Обеспечьте стабильное питание 5В для аналоговой и цифровой частей схемы.
• Стабильный референс: Используйте внешний опорный источник напряжения для точного измерения.
• Экранирование и защита: Минимизируйте шум и электромагнитные помехи, чтобы улучшить качество измерений.

Технические характеристики

• Разрядность: 10 бит
• Скорость выборки: До 50k выборок в секунду
• Количество входов: 2, дифференциальный тип
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC (схема с отсчетом и удержанием)
• Отношение S/H к ADC: 1:1
• Количество АЦП: 1
• Архитектура: SAR
• Тип опорного напряжения: Внешний
• Питание (аналог): 5В
• Питание (цифровое): 5В
• Температура эксплуатации: 0°C ~ 70°C
• Корпус: 28-PLCC (11.51x11.51 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• ADS7841: Аналог от Texas Instruments с аналогичными характеристиками.
• MCP3008: Более современный 10-битный АЦП от Microchip Technology.
• MAX11109: Опция от Maxim Integrated с похожими спецификациями.

Использование AD7580KPZ позволяет реализовать точные и надежные схемы с высокими требованиями к скорости и качеству преобразования сигнала.
