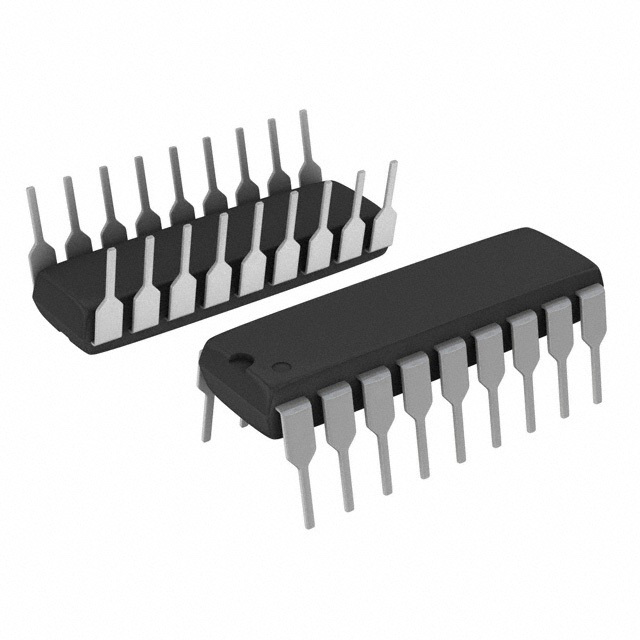

AD7575JNZ

AD7575JNZ от Analog Devices

Общее описание

AD7575JNZ — это 8-разрядный аналого-цифровой преобразователь (АЦП) с архитектурой последовательного приближения (SAR), выпускаемый компанией Analog Devices. Данный АЦП отличается высокой точностью и надежностью, что делает его идеальным выбором для широкого спектра приложений, требующих точного преобразования аналоговых сигналов в цифровую форму.

Преимущества

• Высокая точность: Благодаря архитектуре SAR обеспечивается точное и быстрое преобразование аналогового сигнала.
• Удобство интеграции: Выполнение в корпусе DIP повышает удобство монтажа на печатные платы.
• Надежность: Высокое качество от Analog Devices гарантирует долговечность и стабильную работу устройства.

Недостатки

• Требует внешнего опорного напряжения: Для работы необходим внешний источник опорного напряжения.
• Ограниченный диапазон температур: Допустимый диапазон рабочих температур: от 0°C до 70°C.

Типовое использование

• Промышленные измерительные системы
• Анализатор данных
• Приборы для тестирования и контроля
• Медицинское оборудование

Рекомендации по применению

• Внимательно выбирайте источник внешнего опорного напряжения для обеспечения максимальной точности преобразования.
• Убедитесь в соблюдении температурного режима эксплуатации устройства, чтобы избежать потери точности или выхода из строя.

Основные технические характеристики

• Количество разрядов: 8
• Частота выборки: до 25kHz
• Количество входов: 1
• Тип входа: Однополярный
• Интерфейс данных: Параллельный
• Архитектура: SAR (последовательное приближение)
• Тип опорного напряжения: Внешнее
• Напряжение питания (аналоговое): 5 В
• Напряжение питания (цифровое): 5 В
• Рабочий температурный диапазон: от 0°C до 70°C
• Корпус/исполнение: 18-DIP (0.300", 7.62 мм)
• Тип монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги

• ADC0804 от Texas Instruments
• AD7572 от Analog Devices

AD7575JNZ предлагает высокую точность и простоту интеграции, что делает его подходящим выбором для многих высококачественных приложений.
