AD7574JNZ

AD7574JNZ от Analog Devices

Общее описание

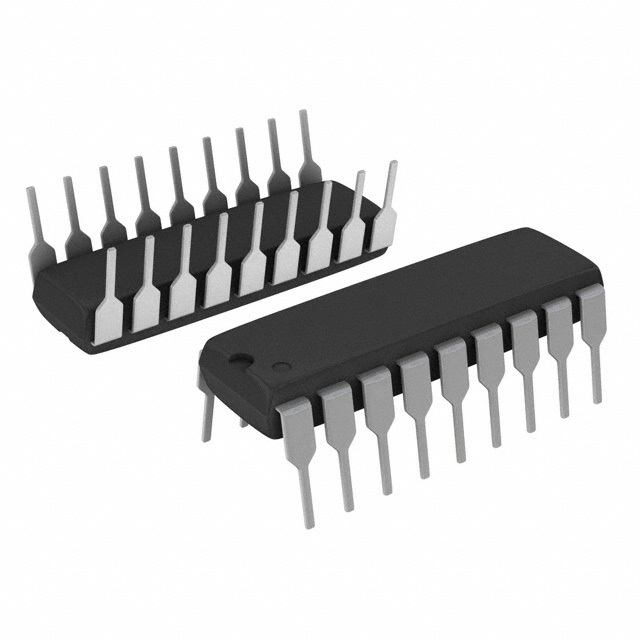

AD7574JNZ - это восьмиразрядный АЦП (аналогово-цифровой преобразователь) с архитектурой последовательного приближения (SAR), разработанный компанией Analog Devices. Этот компонент рассчитан на одну аналоговую входную линию и поставляется в корпусе 18-PDIP (DIP-18).

Преимущества

• Высокая точность: 8-битная разрешающая способность обеспечивает точное преобразование аналоговых сигналов в цифровые.
• Простота интеграции: Легко интегрируется с другими цифровыми устройствами благодаря параллельному интерфейсу данных.
• Компактный корпус: Корпус 18-PDIP обеспечивает удобство монтажа и экономию места на печатной плате.

Недостатки

• Ограниченный диапазон температур: Работает в диапазоне от 0°C до 70°C, что может быть ограничением для некоторых применений.
• Требует внешнего опорного напряжения: Необходимость внешнего источника опорного напряжения может усложнять проектирование схемы.

Типовое использование

• Системы сбора данных: Преобразование аналоговых сигналов датчиков в цифровую форму для дальнейшей обработки.
• Цифровое управление процессами: Используется в системах управления, где требуется преобразование аналоговых управляющих сигналов в цифровые.
• Аналого-цифровые интерфейсы: Применяется в различных интерфейсных схемах для соединения аналоговых и цифровых блоков.

Рекомендации по применению

• Опорное напряжение: Обеспечьте стабильный источник внешнего опорного напряжения для корректной работы АЦП.
• Экранирование: Разместите компоненты на печатной плате так, чтобы минимизировать влияние электромагнитных помех на аналоговые сигналы.
• Температурный диапазон: Убедитесь, что условия эксплуатации соответствуют допустимому температурному диапазону (0°C ~ 70°C).

Основные технические характеристики

• Разрядность: 8 бит
• Архитектура: SAR (последовательного приближения)
• Количество входов: 1 (однополюсный)
• Интерфейс данных: Параллельный
• Опорное напряжение: Внешнее
• Напряжение питания (аналоговое и цифровое): 5 В
• Корпус: 18-PDIP (0.300", 7.62 мм)
• Диапазон рабочих температур: 0°C ~ 70°C

Аналоги

• ADC0804: 8-битный АЦП с похожими характеристиками и параллельным интерфейсом данных.
• MCP3008: 10-битный АЦП с более высоким разрешением, работающий по интерфейсу SPI.

Используя AD7574JNZ, вы можете создать надежные и точные системы сбора данных и управления, особенно в тех случаях, когда требуется высокая точность и компактные размеры компонентов.
