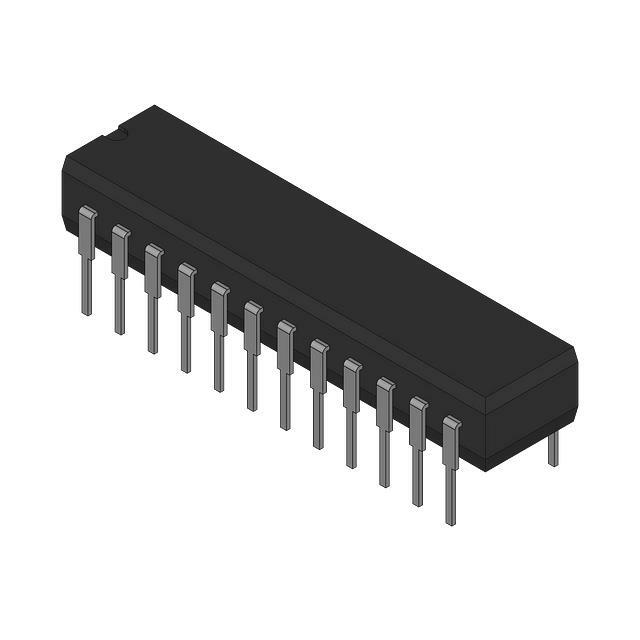

AD7572KN05

AD7572KN05 от Analog Devices

Общее описание

AD7572KN05 – это монолитный аналогово-цифровой преобразователь (АЦП) с 12-разрядным разрешением и интерфейсом параллельного типа. Изготовленный компанией Analog Devices, этот АЦП предназначен для обеспечения высокой точности и быстродействия при преобразовании аналоговых сигналов в цифровую форму. Работает на базе архитектуры последовательного приблизителя (SAR).

Преимущества

• Высокая точность: 12-разрядное разрешение обеспечивает высокую точность преобразования.
• Надежность: Известная компания Analog Devices гарантирует высокое качество и долговечность изделия.
• Параллельный интерфейс: Обеспечивает быструю передачу данных.
• Встроенный опорный источник: Упрощает схему и повышает надежность работы.

Недостатки

• Ограниченный диапазон температур: Рабочий температурный диапазон ограничен 0°C ~ 70°C, что требует дополнительных климатических условий для более широкого использования.
• Требует внешних компонентов: Для работы АЦП необходимы внешние элементы, такие как источники питания и компоненты схемы.

Типовое использование

AD7572KN05 широко применяется в системах обработки сигналов, медицинских приборах, автоматизированных системах тестирования и измерительных системах, где требуется высокая точность аналогово-цифрового преобразования.

Рекомендации по применению

• Правильное питание: Убедитесь в стабильности и надёжности источников питания для поддержания правильной работы АЦП.
• Экранирование: При высокочувствительных измерениях рекомендуется использовать экранирование, чтобы снизить помехи и шум.
• Температурные условия: Используйте устройство в рекомендованном температурном диапазоне для обеспечения стабильной работы.

Основные технические характеристики

• Разрядность: 12 бит
• Число входов: 1
• Тип входа: Односигнальный
• Интерфейс данных: Параллельный
• Конфигурация: MUX-ADC
• Архитектура: SAR
• Тип опорного напряжения: Внутренний
• Напряжение питания, аналог: 4.75V ~ 5.25V, -14.25V ~ -15.75V
• Напряжение питания, цифровое: 4.75V ~ 5.25V, -14.25V ~ -15.75V
• Рабочая температура: 0°C ~ 70°C
• Корпус: DIP-24 (0.300", 7.62 мм)
• Монтаж: Сквозные отверстия, пакет 24-PDIP

Возможные аналоги

• AD7574KN: Аналог от того же производителя с похожими характеристиками.
• ADC0804: Менее точный 8-разрядный АЦП от других производителей, таких как National Semiconductor.
• MCP3201: 12-разрядный АЦП от Microchip с интерфейсом SPI.

Эти аналоги могут быть использованы в зависимости от требований к точности и интерфейсам в вашей системе.
