AD7572AQ12

AD7572AQ-12 от Analog Devices

Общее описание

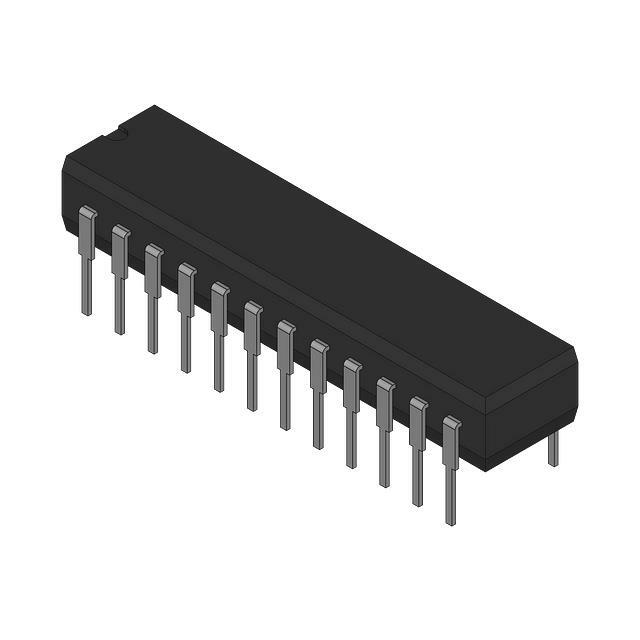

AD7572AQ-12 – это 12-битный аналогово-цифровой преобразователь (АЦП) производства Analog Devices. Он использует архитектуру последовательного приближения (SAR) и имеет параллельный интерфейс данных для высокой скорости передачи данных. Устройство выполнено в 24-контактном керамическом корпусе (24-CDIP).

Преимущества

• Высокая разрешающая способность: 12-битный АЦП обеспечивает высокую точность при оцифровке аналоговых сигналов.
• Быстрая скорость преобразования: Благодаря SAR-архитектуре, устройство способно выполнять быстрые преобразования.
• Надежность: Керамический корпус (CDIP) обеспечивает высокую устойчивость к внешним воздействиям и долговечность.

Недостатки

• Высокая стоимость: Керамические корпуса и сложные технологии могут удорожать конечное изделие по сравнению с более простыми решениями.
• Большое энергопотребление: Двойное питание может увеличивать сложность системы питания и потребление энергии.

Типовое использование

• Измерительные системы: Например, осциллографы, мультиметры и другие аналоговые измерительные приборы.
• Автоматизация и управление процессами: Используется в производственных системах автоматизированного контроля.
• Медицинские приборы: Например, в диагностическом оборудовании для оцифровки биосигналов.

Рекомендации по применению

• Производить тщательную настройку и калибровку перед эксплуатацией для достижения максимальной точности.
• Использовать фильтрацию аналогового сигнала до ввода на АЦП для уменьшения шумов и помех.
• Уровень питания должен соответствовать указанным условиям для предотвращения перегрева и отказов устройства.

Основные технические характеристики

• Разрядность: 12 бит
• Количество входов: 1 (одноконечный)
• Интерфейс данных: Параллельный
• Конфигурация: Мультиплексор-АЦП
• Количество АЦП: 1
• Архитектура: SAR
• Тип отсчета: Внутренний
• Напряжение питания (аналоговое): 4.75 В - 5.25 В, -14.25 В - -15.75 В
• Напряжение питания (цифровое): 4.75 В - 5.25 В, -14.25 В - -15.75 В
• Диапазон рабочих температур: -25°C ~ 85°C
• Корпус: 24-CDIP (7.62 мм)
• Тип монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги

• AD7574: Аналогичный 12-битный АЦП с несколькими входами и более высокой скоростью.
• ADCON-101: Производство Analog-to-Digital Converter Co., альтернативный вариант с более низким энергетическим потреблением.

Используйте AD7572AQ-12 для высокоточных измерительных приборов и промышленных приложений, требующих надежного и быстрого преобразования аналогового сигнала в цифровой формат.
