AD7568BP-REEL

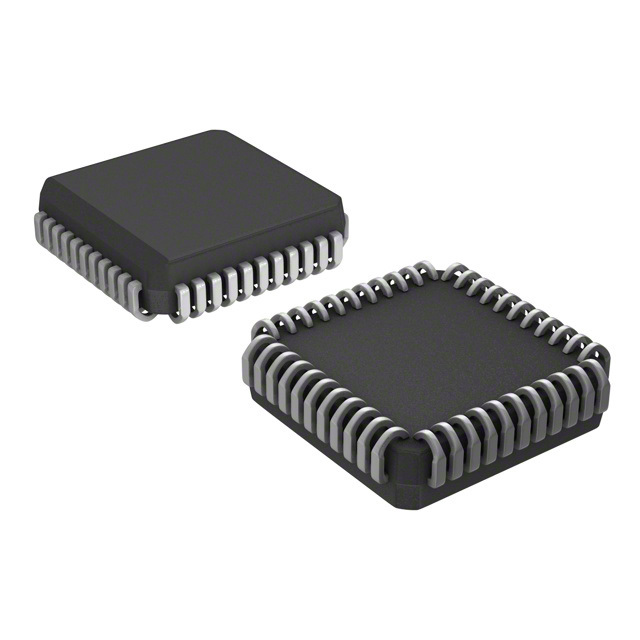

AD7568BP-REEL от Analog Devices

Общее описание

AD7568BP-REEL от Analog Devices - это 12-битный цифрово-аналоговый преобразователь (ЦАП) с восемью каналами. Устройство поставляется в корпусе 44-PLCC и предназначено для использования в широком диапазоне аналоговых систем. Он обеспечивает высокую точность и быстродействие, что делает его идеальным решением для различных промышленных и коммерческих приложений.

Преимущества

• Высокая точность: AD7568BP обеспечивает разрешение 12 бит, что позволяет проводить точные преобразования.
• Многочисленные каналы: Наличие восьми каналов позволяет использовать один чип для многоканальных приложений.
• Быстрая установка: Время установления составляет порядка 500 нс, что обеспечивает высокую скорость отклика системы.
• Компактность: Корпус 44-PLCC позволяет экономить пространство на плате.

Недостатки

• Устаревший статус: Данный компонент является устаревшим (Obsolete), что может затруднить его приобретение.
• Не буферизованный выход: Выходной сигнал не буферизован, что может потребовать дополнительных компонентов для согласования с нагрузкой.

Типовое использование

• Промышленные системы управления
• Медицинские приборы
• Аудио оборудование
• Тестирование и измерение

Рекомендации по применению

• Стабильное питание: Необходимо обеспечить стабильное питание 5В как для аналоговой, так и для цифровой части устройства.
• Референсное напряжение: Используйте внешнее референсное напряжение для достижения максимальной точности.
• Защита от перегрузок: Обеспечьте защиту от перегрузок по току для исключения выхода из строя выходных каналов.
• Планировка платы: Рассмотрите вопросы связанности и зашумленности при проектировании PCB для минимизации помех и улучшения производительности.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 8
• Время установления: 500 нс (типично)
• Тип выхода: Не буферизованный токовый выход
• Дифференциальный выход: Да
• Интерфейс передачи данных: SPI
• Тип референсного напряжения: Внешний
• Напряжение питания (аналоговое): 5 В
• Напряжение питания (цифровое): 5 В
• Линейность INL/DNL (LSB): ±0.5 (макс), ±0.9 (макс)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус/выводы: 44-LCC (J-Lead)
• Устройство корпусного типа: 44-PLCC (16.59x16.59)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• AD7541 от Analog Devices
• MAX532 от Maxim Integrated
• DAC0800 от Texas Instruments
