AD7564BRSZ

Описание AD7564BRSZ от Analog Devices

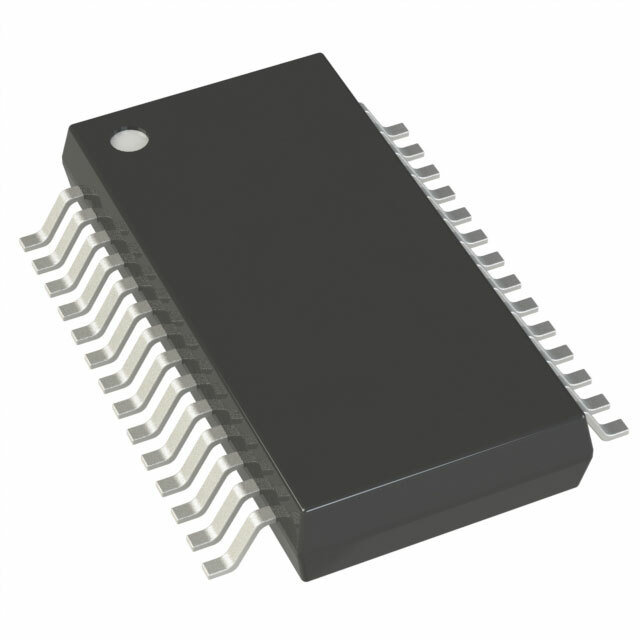

AD7564BRSZ - это интегральная схема цифро-аналогового преобразователя (ЦАП) с 12-битной разрядностью и четырьмя каналами, разработанная компанией Analog Devices. Устройство поставляется в компактном корпусе типа 28-SSOP, что обеспечивает надежную работу и экономию места на печатной плате.

Основные преимущества:

• Высокая точность и стабильность: благодаря 12-битной разрядности устройство обеспечивает высокую точность, что критически важно для многих применений.
• Многоканальность: четыре независимых канала позволяют обрабатывать несколько сигналов одновременно, что увеличивает гибкость использования.
• Компактный корпус: корпус 28-SSOP облегчает монтаж на плату и снижает требования к размеру готового устройства.
• Широкий диапазон температур: устройство способно работать в температурном диапазоне от -40°C до +85°C, что расширяет области применения.

Возможные недостатки:

• Отсутствие встроенного буферного усилителя: выходные сигналы имеют токовый выход и требуют внешнего буферирования для работы с нагрузкой, что может увеличивать сложность схемы.

Типичное использование:

• Прецизионные измерительные системы
• Системы автоматизации и управления
• Программаторы аналоговых устройств
• Аудиосистемы и высококачественные звуковые устройства
• Медицинское оборудование

Рекомендации по применению:

• Для обеспечения стабильной работы и точности рекомендуем использовать внешний стабилизированный источник питания и качественные внешние компоненты, такие как резисторы и конденсаторы.
• При проектировании схемы обратите внимание на необходимость внешнего буферирования выходных сигналов для повышения нагрузочной способности.

Основные технические характеристики:

• Разрядность: 12-бит
• Количество D/A преобразователей: 4
• Время установки: типично 550 мкс
• Тип выходного сигнала: токовый, небуферированный
• Дифференциальный выход: Да
• Интерфейс передачи данных: SPI
• Тип опорного напряжения: внешнее
• Напряжение питания, аналоговое: 5В
• Напряжение питания, цифровое: 5В
• Максимальные значения INL/DNL (LSB): ±0.5
• Архитектура: R-2R
• Температурный диапазон: -40°C ~ +85°C
• Корпус / Вид корпуса: 28-SSOP (ширина 5.30мм)
• Тип монтажа: поверхностный

Возможные аналоги:

• AD5624R – 12-битный, 4-канальный ЦАП с интегрированным опорным напряжением
• MCP4728 – многоканальный ЦАП от Microchip с I²C интерфейсом и встроенным опорным напряжением

Использование AD7564BRSZ позволит вам реализовать качественные и точные аналоговые выходы в ваших проектах, обеспечивая надежную работу в широком диапазоне температур и условий эксплуатации.
