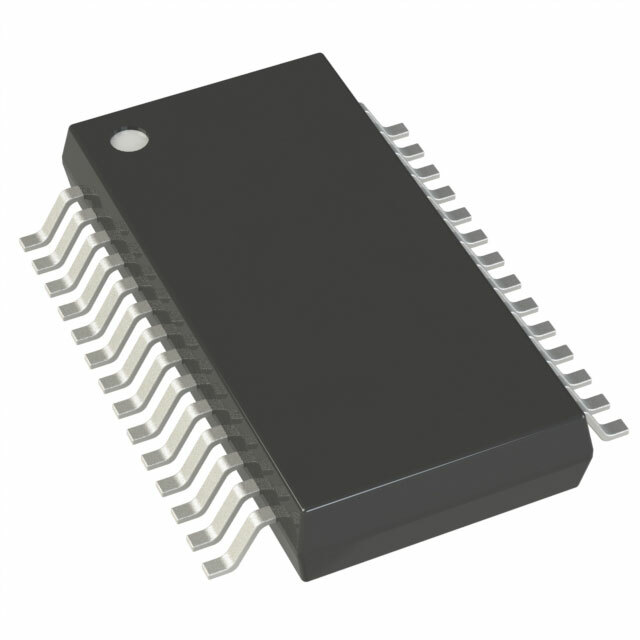

AD7564ARS-B

Описание AD7564ARS-B от Analog Devices

Общее описание

AD7564ARS-B — это 12-разрядный цифро-аналоговый преобразователь (ЦАП) с четырьмя независимыми каналами выхода, разработанный компанией Analog Devices. Устройство отличается высоким быстродействием, обеспечивая типическое время установления сигнала в 3.5 микросекунды. Этот ЦАП предназначен для точных аналоговых преобразований с выходами токового типа и дифференциальным выходом.

Преимущества

• Многоканальность: 4 независимых ЦАП, что удобно для многоканальных систем.
• Высокая точность: 12-разрядная точность и минимизированные коэффициенты нелинейности.
• Быстрое отклик: Типичное время установления сигнала лишь 3.5 мкс.
• Широкий диапазон питания: Поддержка аналогового и цифрового питания от 3V до 5.5V.

Недостатки

• Требуется внешний опорный сигнал: Устройство требует внешнего опорного сигнала для работы.
• Токовый выход: Токовый выход требует внешнего резистора для преобразования тока в напряжение.

Типовое использование

• Прецизионные аналоговые системы
• Контроллеры промышленных процессов
• Приводы с управлением по напряжению
• Аудио и видеоустройства
• Метрологическое оборудование

Рекомендации по применению

• Убедитесь в наличии внешнего опорного сигнала высокого качества для обеспечения точности преобразования.
• При необходимости напряжения на выходе, используйте внешний резистор для преобразования токового выхода в напряжение.
• Обеспечьте адекватное питание как для аналоговой, так и для цифровой частей.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 4
• Время установления сигнала: 3.5 мкс (типичное)
• Тип выхода: Токовый - небуферизированный
• Дифференциальный выход: Да
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее
• Диапазон питающего напряжения, аналоговой части: 3V ~ 5.5V
• Диапазон питающего напряжения, цифровой части: 3V ~ 5.5V
• Макс. нелинейность (INL/DNL): ±1 LSB (макс), ±0.9 LSB (макс)
• Архитектура: R-2R
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 28-SSOP (5.3 мм ширина)
• Установка: Поверхностный монтаж

Возможные аналоги

• AD5664R от Analog Devices: 16-разрядный, могущество аналогичного пакета с интегрированным опорным напряжением.
• DAC7554 от Texas Instruments: 12-разрядный, аналогично многоканальный, с интегрированным опорным напряжением.
• MCP4922 от Microchip: Двухканальный 12-разрядный ЦАП с SPI-интерфейсом, с учетом дополнительных внешних компонентов.

Этот компонент идеально подходит для приложений, требующих надежных и точных аналоговых преобразований.
