AD7549JNZ - Цифро-аналоговый преобразователь

Общее описание

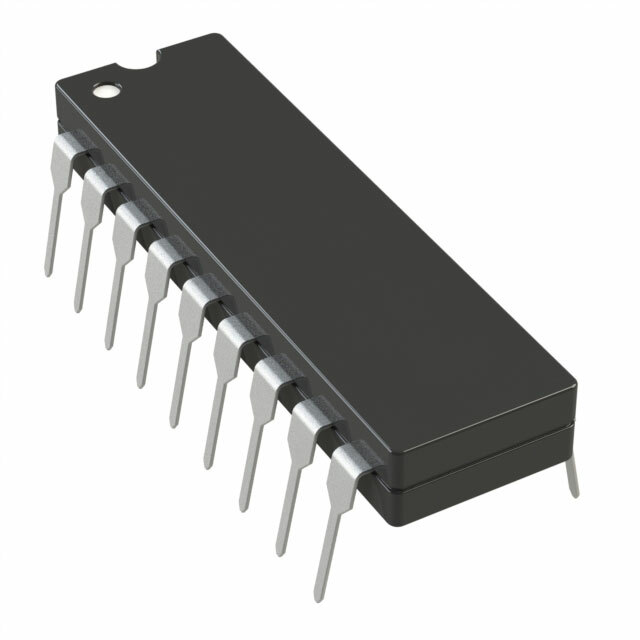

AD7549JNZ производства Analog Devices — это высокоточный 12-битный цифро-аналоговый преобразователь (ЦАП), предназначенный для преобразования цифровых данных в аналоговый сигнал. Устройство имеет два независимых канала и поставляется в корпусе типа 20-PDIP, что делает его удобным для установки на плату с использованием сквозных отверстий.

Преимущества

• Высокое разрешение: обеспечивается 12-битная точность преобразования, что позволяет использовать чип в приложениях, требующих высокой точности.
• Два канала: наличие двух независимых преобразователей увеличивает функционал устройства.
• Быстрое время установления: всего 1,5 мкс, что делает устройство подходящим для высокоскоростных приложений.
• Удобный интерфейс: параллельный интерфейс для быстрого и удобного ввода данных.
• Широкий температурный диапазон: от -40°C до +85°C, что делает этот ЦАП подходящим для большинства промышленных приложений.

Недостатки

• Не буферированный выход: для некоторых применений может потребоваться добавление буферного каскада.
• Внешний опорный источник: требуется внешний источник опорного напряжения, что может усложнить схему.

Типовое использование

• Высокоточные измерительные приборы
• Промышленные автоматизированные системы
• Системы управления процессами
• Аудио и видео оборудование высокого качества
• Приборы медицинской техники

Рекомендации по применению

• Буферизация выхода: в случаях, где требуется высокая нагрузочная способность, рекомендуется использовать буферный усилитель на выходе ЦАП.
• Стабильное опорное напряжение: важно использовать высокостабильные источники опорного напряжения для обеспечения высокой точности преобразования.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 2
• Время установления: 1.5 мкс
• Тип выхода: Токовый (небуферированный)
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного сигнала: Внешний
• Напряжение питания, аналоговое: 15В
• Напряжение питания, цифровое: 15В
• Максимальный темпоральный диапазон (INL/DNL): ±1 (макс), ±1 (макс)
• Архитектура: R-2R
• Рабочая температура: от -40°C до +85°C
• Корпус: 20-DIP (0.300", 7.62мм)
• Тип монтажа: Сквозной

Возможные аналоги

• AD7541 впечатленные звонит сделать^N: обладает схожими характеристиками, также 12-битный ЦАП.
• DAC8043: ещё один 12-битный ЦАП с интерфейсом Serial для сокращения количества необходимых выводов.

AD7549JNZ является отличным выбором для приложений, требующих высокой точности и быстроты, а также обладает удобным параллельным интерфейсом и двумя каналами для расширения функциональности.
