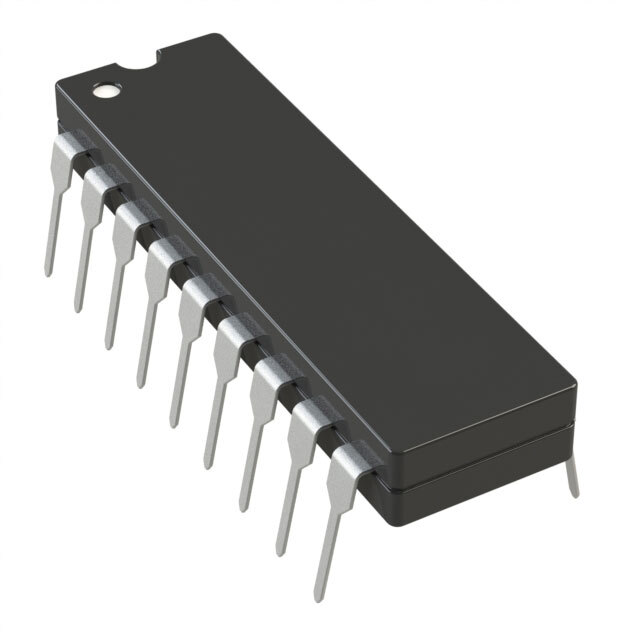

AD7549JN

AD7549JN от Analog Devices

Общее описание

AD7549JN — это высокоточный цифровой аналоговый преобразователь (ЦАП) производства компании Analog Devices. Этот 12-битный DAC имеет два выходных канала и выполнен в корпусе DIP-20, что обеспечивает удобство при разработке и тестировании. Известен своей стабильно высокой производительностью и надёжностью.

Преимущества

• Высокая точность: Обеспечивает преобразование с разрядностью 12 бит, что подходит для приложений, требующих высокой точности.
• Два канала: Позволяет использование двух независимых выходов, что расширяет возможности применения.
• Удобный монтаж: Корпус DIP-20 удобен для прототипирования и разработки.

Недостатки

• Устаревший статус: Текущий статус — устаревший, что может затруднить его дальнейшее использование в новых проектах.
• Не буферированный выход: Требует внешнего буферирования для увеличения токовой способности.

Типовое использование

• Промышленная автоматизация: Используется для точного восстановление аналоговых сигналов на базе цифровых данных.
• Медицинская техника: Применяется в оборудовании для получения высокоточных аналоговых сигналов.
• Аудиотехника: Используется в высококачественной аудиоаппаратуре для цифрового управления параметрами звука.

Рекомендации по применению

• Использование внешнего референсного напряжения: Для улучшения точности необходимо использовать стабильный источник референсного напряжения.
• Буферирование выходов: Для повышения нагрузки и минимизации влияния на точность требуется внешний буферный усилитель.

Основные технические характеристики

• Разрядность: 12 бит
• Количество D/A преобразователей: 2
• Время установления: 1.5 мкс
• Тип выхода: Токовый, не буферированный
• Дифференциальный выход: Нет
• Интерфейс передачи данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое / цифровое): 15 В
• Интегральная и дифференциальная нелинейность (LSB): ±1 (макс), ±1 (макс)
• Архитектура: R-2R
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус / тип монтажа: DIP-20 / сквозное отверстие

Возможные аналоги

• AD7545 (Analog Devices): Симиларный 12-битный DAC с двумя выходами.
• DAC8043 (Texas Instruments): 12-битный ЦАП с входом Serial, для тех, кто ищет альтернативные интерфейсы.

Этот продукт отменен, и его доступность может быть ограничена. Поэтому рекомендуется рассматривать аналоги или модернизированные версии для новых разработок.
