AD7549AQ

Цифро-аналоговый преобразователь AD7549AQ от Analog Devices

Общее описание

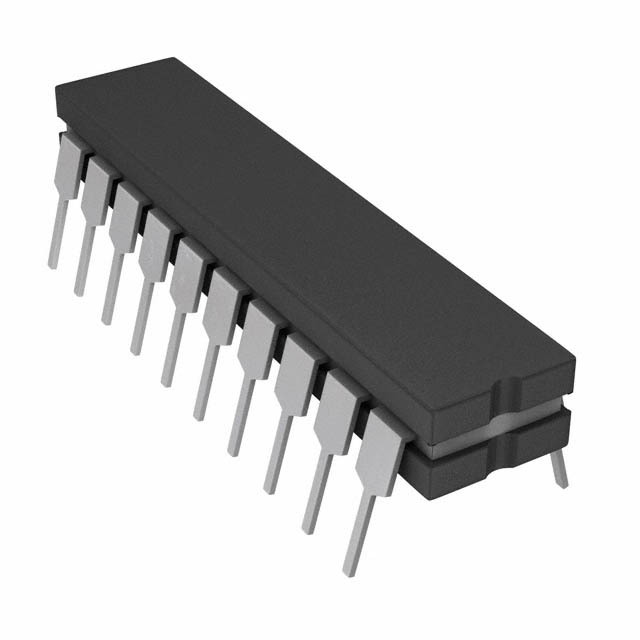

AD7549AQ - это высокоточный 12-битный цифро-аналоговый преобразователь (ЦАП) с двусторонней архитектурой R-2R, предназначенный для преобразования цифровых сигналов в аналоговые. Этот компонент от Analog Devices выполнен в компактном корпусе 20-CDIP, который удобно монтируется в отверстия.

Преимущества

• Высокая точность: Благодаря 12-битной разрядности достигается высокая точность преобразования цифровых сигналов в аналоговую форму.
• Быстрая установка: Время установки составляет всего 1.5 мкс, что обеспечивает высокую скорость отклика системы.
• Универсальность: Возможность внешней настройки опорного напряжения позволяет гибко интегрировать компонент в различные схемы.
• Надежность: Широкий диапазон рабочих температур от -40°C до +85°C делает его подходящим для использования в жестких условиях.

Недостатки

• Не буферизованный выход: Выходной сигнал не буферизован, что может потребовать дополнительного буферирования для некоторых приложений.
• Устаревший статус: Компонент имеет статус "устаревший", что может ограничить его доступность на рынке.

Типовое использование

• Прецизионные измерительные приборы
• Системы автоматизированного тестирования
• Управление процессами в промышленной автоматике
• Аудиосистемы

Рекомендации по применению

• Используйте внешний опорный источник: Для достижения наибольшей точности используйте стабильно регулируемое внешнее опорное напряжение.
• Буферирование: При необходимости используйте внешний операционный усилитель для буферирования выходного сигнала.
• Заземление: Обеспечьте качественное заземление и экранирование для минимизации помех и повышения точности.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 2
• Время установления: 1.5 мкс
• Тип выхода: Токовый (не буферизированный)
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Опорное напряжение: Внешнее
• Напряжение питания (аналоговое): 15 В
• Напряжение питания (цифровое): 15 В
• ИНЛ/ДНЛ (LSB): ±1 (максимум), ±1 (максимум)
• Архитектура: R-2R
• Рабочая температура: от -40°C до +85°C
• Корпус/Тип монтажа: 20-CDIP (0.300", 7.62мм), монтаж в отверстия

Возможные аналоги

• AD557: Аналогичный ЦАП от Analog Devices с меньшей разрядностью.
• MCP4922: 12-битный ЦАП от Microchip с SPI-интерфейсом и буферизованным выходом.
• DAC0800: 8-битный ЦАП от Texas Instruments с аналогичной архитектурой R-2R.

AD7549AQ - это надежный и высокоточный компонент для различных приложений, требующих преобразования цифровых сигналов в аналоговую форму, предоставляя гибкость и высокую производительность для инженеров и разработчиков.
