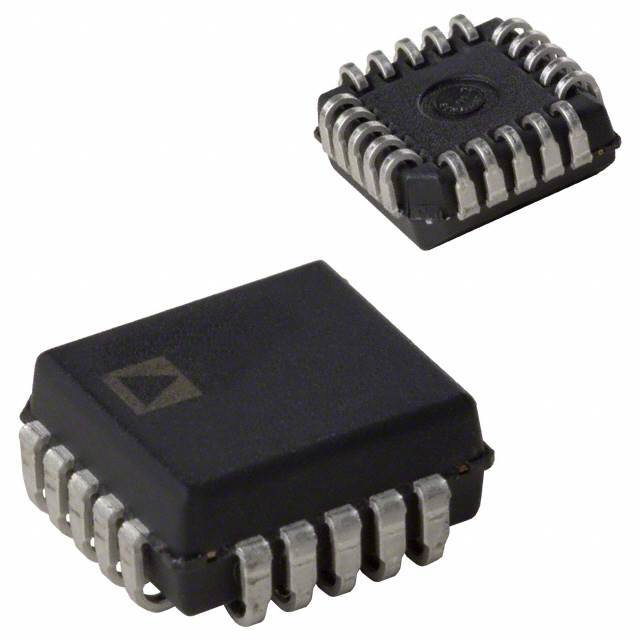

Цифрово-аналоговый преобразователь (ЦАП) AD7548KPZ-REEL от Analog Devices

Общее описание

Цифрово-аналоговый преобразователь AD7548KPZ-REEL от компании Analog Devices представляет собой 12-битный ЦАП с одним выходным каналом. Он разработан для преобразования цифровых данных в аналоговый сигнал с высокой точностью и скорости. Устройство выполнено в корпусе PLCC с 20 выводами, что обеспечивает удобство монтажа на печатной плате.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает точное преобразование цифрового сигнала в аналоговый.
• Быстрая установка: Время переходного процесса всего 1,5 мкс типовое, что позволяет использовать ЦАП в высокоскоростных приложениях.
• Удобный интерфейс: Параллельный интерфейс данных упрощает подключение устройства к микроконтроллерам и другим цифровым схемам.
• Широкий диапазон питания: Поддержка напряжения питания от 5 В до 15,75 В для цифровой и аналоговой частей.

Недостатки

• Не буферизированный выход: Аналоговый выход требует внешнего буфера для некоторых приложений.
• Ограниченный температурный диапазон: Рабочая температура от 0°C до 70°C, что может быть недостаточно для экстремальных условий эксплуатации.

Типовое использование

• Генерация аналоговых сигналов для управления оперативными усилителями.
• Преобразование данных для аудиосистем.
• Инструментальные измерения и системы управления.
• Программируемые источники питания и тестовое оборудование.

Рекомендации по применению

• Для повышения стабильности и качества аналогового сигнала рекомендуется использовать внешний буфер на выходе.
• Обеспечьте надлежащее охлаждение устройства, особенно при работе на верхних границах напряжения питания.
• Обеспечьте качественное питание с минимальными пульсациями для аналоговой части схемы, чтобы избежать нежелательных шумов.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 1
• Время переходного процесса: 1,5 мкс (типовое)
• Тип выхода: Токовый, не буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешнее
• Напряжение питания (аналоговое): 5 В, 11,4 В – 15,75 В
• Напряжение питания (цифровое): 5 В, 11,4 В – 15,75 В
• Линейная и нелинейная ошибка INL/DNL (LSB): ±0,5 (максимум), ±0,5 (максимум)
• Архитектура: R-2R
• Температурный диапазон: 0°C – 70°C
• Корпус / корпусирование: 20-PLCC (9x9 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• DAC1220E от Texas Instruments: 12-битный ЦАП с аналогичными характеристиками.
• MAX525 от Maxim Integrated: 12-битный, 4-канальный ЦАП с буферизированными выходами.

На основе этих данных AD7548KPZ-REEL представляет собой мощное и надежное решение для множества приложений, где требуется высокоточное преобразование цифрового сигнала в аналоговый.
