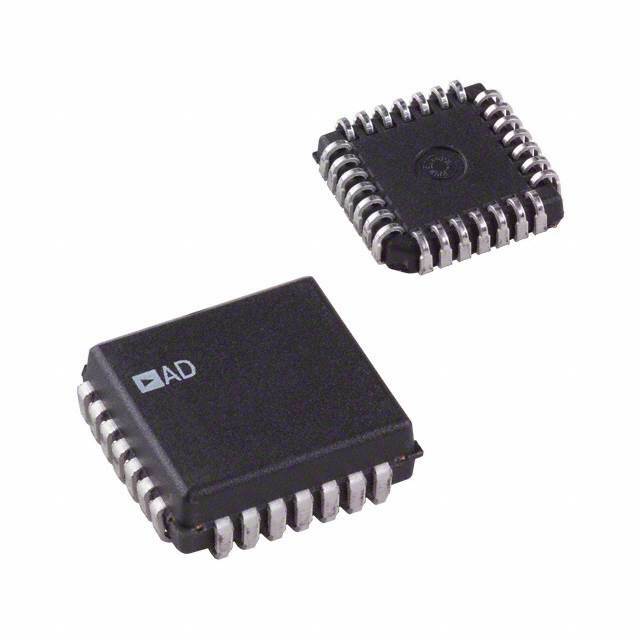

AD7547LP

AD7547LP от Analog Devices

Общее описание

AD7547LP - это 12-битный цифро-аналоговый преобразователь (ЦАП) с двумя независимыми выходами от компании Analog Devices. Этот компонент представляет собой высокоточный R-2R ЦАП, предназначенный для преобразования цифровых данных в аналоговые сигналы. Он выполнен в корпусе 28-PLCC и ориентирован на использование в широком спектре приложений, требующих высокоточного аналогового выхода.

Преимущества

• Высокая точность и стабильность: Обеспечивает точное преобразование с минимальными нелинейностями.
• Быстрое время установления (1.5 µs): Идеально подходит для приложений, требующих быстрого отклика.
• Два независимых аналоговых выхода: Удобно для ситуаций, где необходимо многоканальное преобразование.
• Широкий диапазон питающих напряжений: Поддерживает как аналоговое, так и цифровое питание в диапазоне от 10.8V до 16.5V, что обеспечивает гибкость в выборе источника питания.

Недостатки

• Устаревший статус: Компонент классифицирован как устаревший (Obsolete), что может затруднить его закупку и поддержку в будущем.
• Не буферизированный выход: Требуется дополнительная схема для буферизации выхода при работе с низкоимпедансными нагрузками.

Типовое использование

• Промышленные системы автоматизации
• Многофункциональные цифровые приборы
• Аналого-цифровые интерфейсы
• Измерительные системы и тестовое оборудование

Рекомендации по применению

• Используйте внешний опорный источник напряжения для обеспечения высокой точности выходного сигнала.
• Добавьте буфер на выход ЦАП, если требуется работа с низкоимпедансными нагрузками.
• Обеспечьте надежное питание и отфильтруйте шумы в цепях питания для повышения точности и стабильности работы.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 2
• Время установления: 1.5 µs
• Тип вывода: Токовый выход (не буферизированный)
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания: 10.8V ~ 16.5V (Аналоговое и Цифровое)
• Нелинейность (INL/DNL): ±0.5 (макс), ±1 (макс) LSB
• Архитектура: R-2R
• Рабочий температурный диапазон: -40°C ~ 85°C
• Конфигурация и пакет: 28-LCC (J-вывод), 28-PLCC (11.51x11.51)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• AD7545: ЦАП с аналогичными характеристиками, но с одним выходом.
• DAC7431: Альтернативный 12-битный ЦАП с похожими параметрами.
• MAX548A: Близкий по функционалу ЦАП от другого производителя.

Используя AD7547LP, вы получаете высокоточную и надежную компонентную базу для своих аналоговых цепей и систем цифрового управления.
