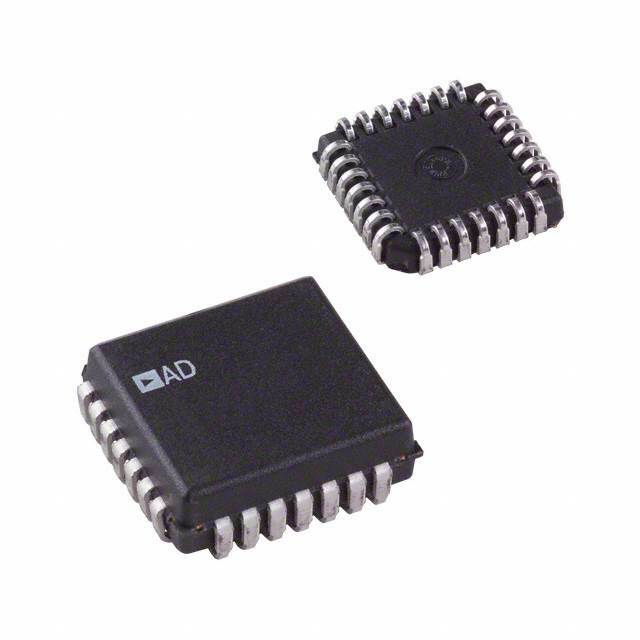

AD7547KPZ от Analog Devices

Общее описание

AD7547KPZ – это 12-разрядный цифровой аналоговый преобразователь (ЦАП) производства компании Analog Devices. Прибор предназначен для преобразования цифровых сигналов в аналоговые и широко используется в приложениях, требующих высокоточной генерации аналогового сигнала.

Преимущества

1. Высокая точность: 12-разрядная архитектура R-2R обеспечивает высокое качество преобразования.
2. Быстрое время установки: Время установки составляет всего 1.5 мкс, обеспечивая высокую скорость работы.
3. Гибкость применения: Широкий диапазон температур эксплуатации (-40°C ~ 85°C) делает этот компонент подходящим для различных условий эксплуатации.
4. Компактный корпус: Компактный корпус 28-PLCC (11.51x11.51) обеспечивает удобство монтажа на плату.

Недостатки

1. Внешнее опорное напряжение: Требуется внешнее опорное напряжение, что может потребовать дополнительных компонентов в схемотехнике.
2. Отсутствие буферированного вывода: Выходной ток не буферирован, что может потребовать дополнительных схем для работы с нагрузкой.

Типовое использование

1. Цифровые системы управления: Идеально подходит для систем, где требуется точное управление аналоговыми параметрами.
2. Аудио- и видеоприложения: Используется для генерации аналоговых аудиосигналов из цифровых данных.
3. Прецизионные инструментальные системы: Применяется в точных измерительных приборах и системах контроля.

Рекомендации по применению

• Убедитесь в наличии внешнего опорного напряжения: Проверка стабильности и точности опорного напряжения критична для корректной работы ЦАП.
• Планирование теплового режима: Обеспечение адекватного отвода тепла при эксплуатации в экстремальных температурных условиях.
• Использование дополнительных буферов: При необходимости работы с нагрузкой высокого тока, рекомендуется добавление буферов на выходе.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 2
• Время установки: 1.5 мкс
• Тип выхода: Ток - неблокированный
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Диапазон напряжений питания (аналог): 10.8V ~ 16.5V
• Диапазон напряжений питания (цифровой): 10.8V ~ 16.5V
• Линейная погрешность (INL/DNL): ±0.5 (макс), ±1 (макс)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус/упаковка: 28-LCC (J-вывод)
• Тип монтажа: Поверхностный

Возможные аналоги

• AD7545AQ: Тоже 12-разрядный ЦАП от Analog Devices с похожими характеристиками, но отличается по типу корпуса и функциональности.
• DAC812JP: Продукт от Texas Instruments с аналогичной разрядностью и функционалом.

Заключение

AD7547KPZ от Analog Devices – это высокоточный и надежный ЦАП, идеально подходящий для широкого спектра приложений, требующих высококачественного преобразования цифровых сигналов в аналоговые.
