AD7547JP-REEL

AD7547JP-REEL от Analog Devices

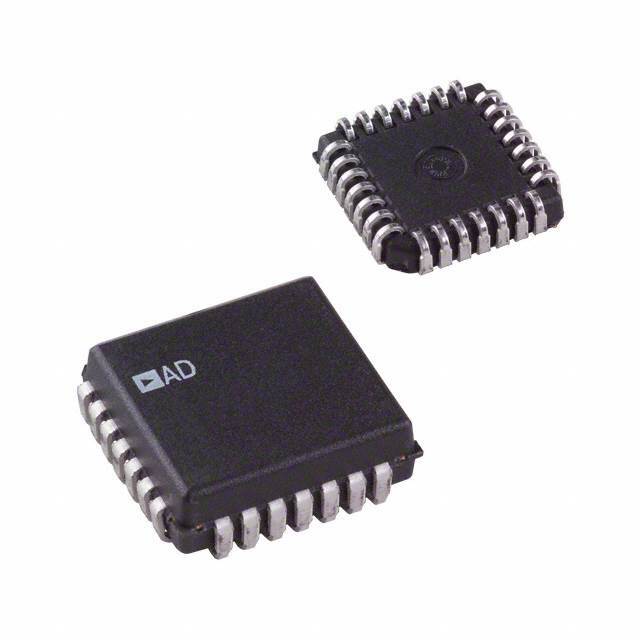

Общее описание: AD7547JP-REEL — это 12-битный цифровой-аналоговый преобразователь (ЦАП) от компании Analog Devices. Устройство выполнено в корпусе 28-PLCC с габаритами 11,51 мм x 11,51 мм. AD7547 предназначен для высокоточных приложений и обеспечивает два независимых 12-битных выхода.

Преимущества:

• Высокая точность: 12-битное разрешение
• Быстрое время установления: 1.5 µs
• Два независимых ЦАП канала
• Надежность и долговечность от известного производителя

Недостатки:

• Требуется внешний опорный источник напряжения
• Не имеет встроенного буфера на выходе
• Устаревший статус (Obsolete)

Типовое использование:

• Точные измерительные приборы
• Системы промышленного контроля
• Цифровые аудиосистемы
• Система автоматизации зданий

Рекомендации по применению: Для достижения наибольшей точности при работе с AD7547JP-REEL рекомендуется:

1. Использовать высокостабильный внешний опорный источник напряжения.
2. Разместить компонент на печатной плате в зоне с минимальными шумами.
3. Учитывать температурные характеристики устройства.

Основные технические характеристики:

• Разрядность (Number of Bits): 12 бит
• Количество ЦАП (Number of D/A Converters): 2
• Время установления (Settling Time): 1.5 µs
• Тип выхода (Output Type): Токовый, без встроенного буфера
• Дифференциальный выход (Differential Output): Нет
• Интерфейс данных (Data Interface): Параллельный
• Тип опорного напряжения (Reference Type): Внешний
• Аналоговое напряжение питания (Voltage - Supply, Analog): 10.8V ~ 16.5V
• Цифровое напряжение питания (Voltage - Supply, Digital): 10.8V ~ 16.5V
• Линейность (INL/DNL): ±1 (макс.), ±1 (макс.)
• Архитектура (Architecture): R-2R
• Рабочий температурный диапазон (Operating Temperature): -40°C ~ 85°C
• Корпус (Package / Case): 28-LCC (J-Lead)
• Установочный вариант (Mounting Type): Поверхностный монтаж (Surface Mount)

Возможные аналоги:

• AD7547KN: Аналогичная модель в варианте корпуса DIP-28.
• AD7566: Обновленная версия 12-битного двойного ЦАП с лучшими характеристиками.

Заключение: AD7547JP-REEL — это высокоточный и надежный 12-битный ЦАП от Analog Devices, подходящий для множества профессиональных и промышленных приложений. Несмотря на устаревший статус, устройство остается актуальным для систем, где требуются два независимых высокоточечных аналого-цифровых преобразования.
